Saldatrice selettiva e saldatrice ad onda in un unico sistema
Costruzione robusta, facile utilizzo e parametri di processo altamente riproducibili sono alcune delle caratteristiche della saldatrice selettiva ATF SLS400. Un’attenzione particolare è stata posta per la costruzione del sistema di trasporto della macchina. Solo se il movimento della scheda è senza alcuna vibrazione si possono ottenere saldature di elevata qualità altamente riproducibili. Con le saldatrici selettive è sempre importante mantenere gli ugelli privi di scorie. I condotti sono progettati per ridurre significativamente la possibilità di scorie che possono ostruire l’ugello. Inoltre è fortemente raccomandato l’uso dell’azoto per migliorare ulteriormente le saldature e diminuire la produzione di scorie. Localmente all’ugello viene applicato l’azoto per ottenere il massimo risultato al minimo consumo.
Una telecamera CCD consente un monitoraggio continuo della minuscola onda. Il preriscaldatore IR Carbon-Black è particolarmente progettato per fornire energia in eccesso. Con questo anche l’utilizzo del il flussante VOC free non è un problema; il flussante IPA based è ancora più facile da utilizzare nel processo. Il software consente l’importazione di tutti i più comuni dati della scheda e tramite una scansione del PCB è possibile selezionare i punti di saldatura con un semplice clic del mouse. In alternativa, è possibile generare programmi manualmente impostando le coordinate X e Y.
Il pozzetto di stagno è realizzato in acciaio inossidabile di alta qualità a sua volta protetto da un rivestimento ceramico al fine di prevenire il deterioramento dello stagno lead-free. La macchina è predisposta per un secondo pozzetto di stagno che è montato su una guida per essere facilmente spostato nella posizione di saldatura, ad es. per secondo ciclo di saldatura o mini onda con 250 mm di larghezza. L’ATF SLS 400 è progettato per produzioni medie in cui viene richiesta una macchina
altamente affidabile. In questa applicazioni l’ATF SLS 400 offre un rapporto qualità-prezzo senza uguali.
La Macchina
Il frame in acciaio saldato è pre-condizione per un’affidabilità a lungo termine. Gli sportelli a battente permettono facili e rapidi accessi alla macchina; le grandi aperture laterali danno libero accesso al processo.

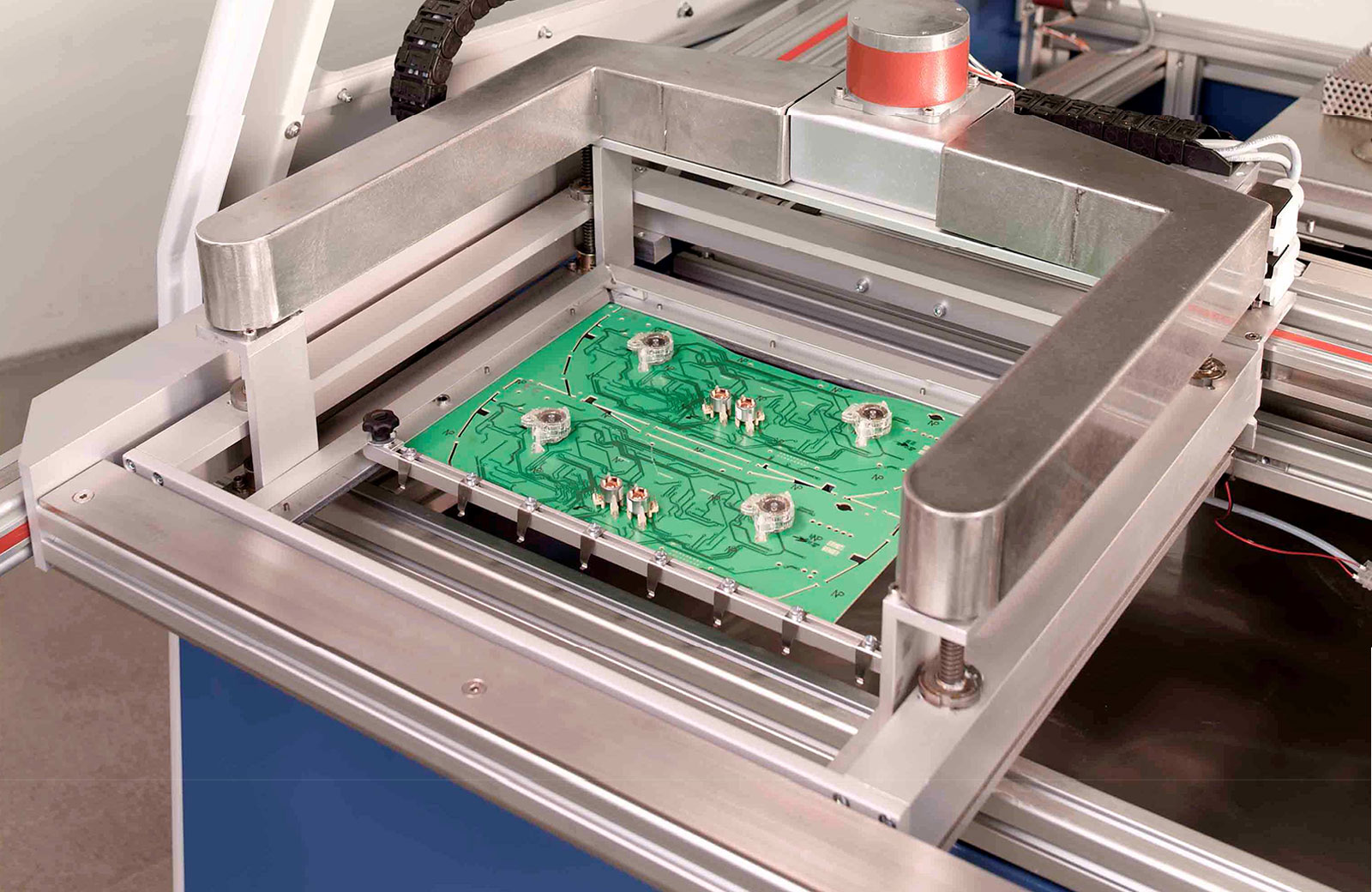

Sistema di movimentazione X / Y
A differenza dei bracci di robot, il telaio X-Y della macchina ATF è molto robusto e condizione necessaria per un preciso posizionamento del PCB sulla mini onda. Il movimento z è eseguito con mandrini di elevata precisione, che sollevano l’intero tavolo X-Y con il PCB. Il pesante supporto previene oscillazioni del piano e consente un movimento altamente riproducibile. Per il movimento si utilizzano silenziosi micro motori passo-passo.
Flussaggio
Il Fluxer AHP (Airless-High-Precision) assicura una distribuzione del flussante ben definita. Una valvola ad alta frequenza controlla il volume.

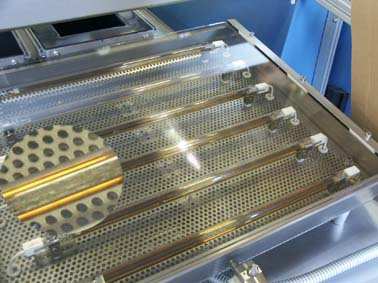

Pre-riscaldo
Gli emettitori Black-Carbon sono adattati alle caratteristiche dei flussanti IPA e VOC-free. Al contrario dei pre-riscaldatori IR, rispondono molto velocemente e offrono un’enorme riserva di potenza. Il preriscaldatore viene acceso appena prima che la scheda va riscaldata. Gli emettitori sono protetti da vetro per consentire una facile pulizia.
Pozzetto di saldatura
Per i pozzetti di stagno è usato acciaio inossidabile di alta qualità. È disponibile un rivestimento in ceramica opzionale per lo stagno lead-free. I condotti, progettati da ATF, possono essere rimossi facilmente e riducono in modo significativo le scorie che ostruiscono l’ugello. Gli ugelli possono essere cambiati facilmente. Sono disponibili diversi diametri standard. La saldatrice selettiva è predisposta per ospitare un secondo pozzetto di stagno da utilizzare per la saldatura ad onda di larghezza 250mm. Quando viene selezionata la modalità saldatura ad onda, il flussaggio può essere usato come normale flussaggio a spruzzo.
Controllo da pc
Monitoraggio dell’onda tramite PC (opzione)
Telecamera
Una telecamera CCD professionale viene utilizzata per monitorare la mini onda (si richiede un PC)
| Dimensioni saldatrice | 2269 x 1300 x 1370 mm |
| Peso approx. | 250 kg |
| Max dimensione PCB (modalità selettiva) | 510 x 400 mm |
| Max dimensione PCB (modalità a onda) | 430 x 250 mm |
| Quantittà di stagno | 33 kg |
| Volume flussante approx. | 5 l |
| Volume scarico approx. | 200 m³/h |
| Diametro condotto | ø 150 mm |
| Aria compressa | 6 bar |
| Consumo azoto approx. | 2 m³/h at 6 bar |
| Consumo elettrico approx. | 11 kW |
| Alimentazione |
3~N, PE 230/400 V, 50/60 Hz 3~N, PE 110/220 V su richiesta |
