Saldatrici Standalone
ATF SLS-400
Saldatrice selettiva e saldatrice ad onda in un unico sistema
Costruzione robusta, facile utilizzo e parametri di processo altamente riproducibili sono alcune delle caratteristiche della saldatrice selettiva ATF SLS400. Un’attenzione particolare è stata posta per la costruzione del sistema di trasporto della macchina. Solo se il movimento della scheda è senza alcuna vibrazione si possono ottenere saldature di elevata qualità altamente riproducibili. Con le saldatrici selettive è sempre importante mantenere gli ugelli privi di scorie. I condotti sono progettati per ridurre significativamente la possibilità di scorie che possono ostruire l’ugello. Inoltre è fortemente raccomandato l’uso dell’azoto per migliorare ulteriormente le saldature e diminuire la produzione di scorie. Localmente all’ugello viene applicato l’azoto per ottenere il massimo risultato al minimo consumo.
Una telecamera CCD consente un monitoraggio continuo della minuscola onda. Il preriscaldatore IR Carbon-Black è particolarmente progettato per fornire energia in eccesso. Con questo anche l’utilizzo del il flussante VOC free non è un problema; il flussante IPA based è ancora più facile da utilizzare nel processo. Il software consente l’importazione di tutti i più comuni dati della scheda e tramite una scansione del PCB è possibile selezionare i punti di saldatura con un semplice clic del mouse. In alternativa, è possibile generare programmi manualmente impostando le coordinate X e Y.
Il pozzetto di stagno è realizzato in acciaio inossidabile di alta qualità a sua volta protetto da un rivestimento ceramico al fine di prevenire il deterioramento dello stagno lead-free. La macchina è predisposta per un secondo pozzetto di stagno che è montato su una guida per essere facilmente spostato nella posizione di saldatura, ad es. per secondo ciclo di saldatura o mini onda con 250 mm di larghezza. L’ATF SLS 400 è progettato per produzioni medie in cui viene richiesta una macchina
altamente affidabile. In questa applicazioni l’ATF SLS 400 offre un rapporto qualità-prezzo senza uguali.
La Macchina
Il frame in acciaio saldato è pre-condizione per un’affidabilità a lungo termine. Gli sportelli a battente permettono facili e rapidi accessi alla macchina; le grandi aperture laterali danno libero accesso al processo.

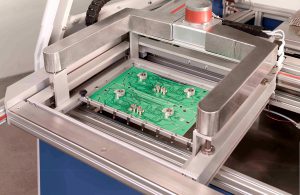

Sistema di movimentazione X / Y
A differenza dei bracci di robot, il telaio X-Y della macchina ATF è molto robusto e condizione necessaria per un preciso posizionamento del PCB sulla mini onda. Il movimento z è eseguito con mandrini di elevata precisione, che sollevano l’intero tavolo X-Y con il PCB. Il pesante supporto previene oscillazioni del piano e consente un movimento altamente riproducibile. Per il movimento si utilizzano silenziosi micro motori passo-passo.
Flussaggio
Il Fluxer AHP (Airless-High-Precision) assicura una distribuzione del flussante ben definita. Una valvola ad alta frequenza controlla il volume.

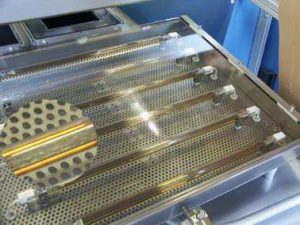

Pre-riscaldo
Gli emettitori Black-Carbon sono adattati alle caratteristiche dei flussanti IPA e VOC-free. Al contrario dei pre-riscaldatori IR, rispondono molto velocemente e offrono un’enorme riserva di potenza. Il preriscaldatore viene acceso appena prima che la scheda va riscaldata. Gli emettitori sono protetti da vetro per consentire una facile pulizia.
Pozzetto di saldatura
Per i pozzetti di stagno è usato acciaio inossidabile di alta qualità. È disponibile un rivestimento in ceramica opzionale per lo stagno lead-free. I condotti, progettati da ATF, possono essere rimossi facilmente e riducono in modo significativo le scorie che ostruiscono l’ugello. Gli ugelli possono essere cambiati facilmente. Sono disponibili diversi diametri standard. La saldatrice selettiva è predisposta per ospitare un secondo pozzetto di stagno da utilizzare per la saldatura ad onda di larghezza 250mm. Quando viene selezionata la modalità saldatura ad onda, il flussaggio può essere usato come normale flussaggio a spruzzo.
Controllo da pc
Monitoraggio dell’onda tramite PC (opzione)
Telecamera
Una telecamera CCD professionale viene utilizzata per monitorare la mini onda (si richiede un PC)
| Dimensioni saldatrice | 2269 x 1300 x 1370 mm |
| Peso approx. | 250 kg |
| Max dimensione PCB (modalità selettiva) | 510 x 400 mm |
| Max dimensione PCB (modalità a onda) | 430 x 250 mm |
| Quantittà di stagno | 33 kg |
| Volume flussante approx. | 5 l |
| Volume scarico approx. | 200 m³/h |
| Diametro condotto | ø 150 mm |
| Aria compressa | 6 bar |
| Consumo azoto approx. | 2 m³/h at 6 bar |
| Consumo elettrico approx. | 11 kW |
| Alimentazione |
3~N, PE 230/400 V, 50/60 Hz 3~N, PE 110/220 V su richiesta |
Top
ATF Smart-Select 35/25
Design rigido, facile accessibilità e facile manutenzione sono alcune delle caratteristiche delle saldatrici selettive ATF. Particolare attenzione viene riposta nella costruzione del sistema di movimentazione X / Y.
Risultati di saldatura di alta qualità possono essere ottenuti solo con vibrazioni minime del sistema di movimentazione e dell’ugello di saldatura.
Con le saldatrici selettive è importante mantenere l’ugello sempre pulito e privo di scorie.
Pertanto i condotti sono progettati per ridurre significativamente la possibilità di generare scorie che ostruiscono l’ugello. Per ottenere ulteriori miglioramenti delle saldature e ridurre la produzione di scorie, si raccomanda l’uso di azoto.
L’azoto viene applicato all’ugello per avere il massimo vantaggio e il minimo consumo.
Il preriscaldatore ATF IR è stato appositamente progettato per fornire energia in eccesso.
Il software consente di inserire tutti i parametri X / Y / Z esistenti. Il Teach-In-Process consente di selezionare ogni singolo giunto di saldatura e memorizzare tali parametri sul controller NC.
Il pozzetto di saldatura è realizzato in acciaio inossidabile di alta qualità e protetto da un rivestimento ceramico per prevenire il deterioramento dovuto a leghe di saldatura senza piombo ad alto contenuto di stagno.
L’ATF Smart Select 35/25 è progettata per applicazioni in cui si richiede grande flessibilità della macchina. L’ATF Smart Select offre alte prestazioni e prezzi bassi.
La Macchina
Il frame in acciaio saldato è pre-condizione per un’affidabilità a lungo termine. Porte scorrevoli
consentire un accesso facile e veloce alla macchina; le grandi finestre consentono il monitoraggio del processo di saldatura

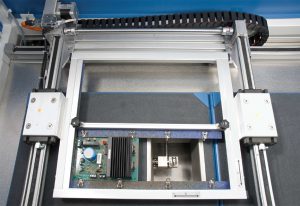

Sistema di movimentazione X / Y
A differenza dei bracci di robot, il telaio X-Y della macchina ATF è molto robusto e predisposto per il posizionamento preciso del PCB sulla mini onda. Il movimento z viene eseguito da mandrini di alta precisione, che sollevano l’intero piano di saldatura. La robusta struttura previene oscillazioni del tavolo e consente elevata riproducibilità del movimento.
Dimensione massima del PCB 350 x 250 mm.
Flussaggio
Il Fluxer AHP (Airless-High-Precision) assicura una distribuzione omogenea del flussante. Una valvola ad alta frequenza controlla il volume.
Pre-riscaldo
Il preriscaldatore ATF IR garantisce una diffusione uniforme del calore. Normalmente è tenuto in modalità stand-by e si accende appena prima del ciclo di saldatura.
Gli emettitori sono protetti da vetro per consentire una facile pulizia.
Pozzetto di saldatura
Costruito in acciaio inossidabile di alta qualità, ha un rivestimento ceramico per l’utilizzo di stagno senza piombo. Il condotto speciale progettato da ATF può essere rimosso facilmente e ridurre significativamente le scorie che ostruiscono l’ugello. L’ugello può essere cambiato facilmente. Diversi diametri sono disponibili come standard.
Ugello(i) personalizzato(i) su richiesta.
Controllo da pc
Monitoraggio semplice del processo tramite il taccuino
|
|
