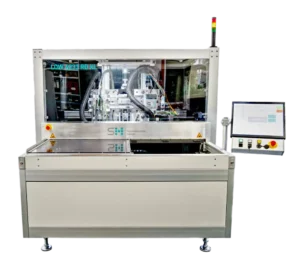

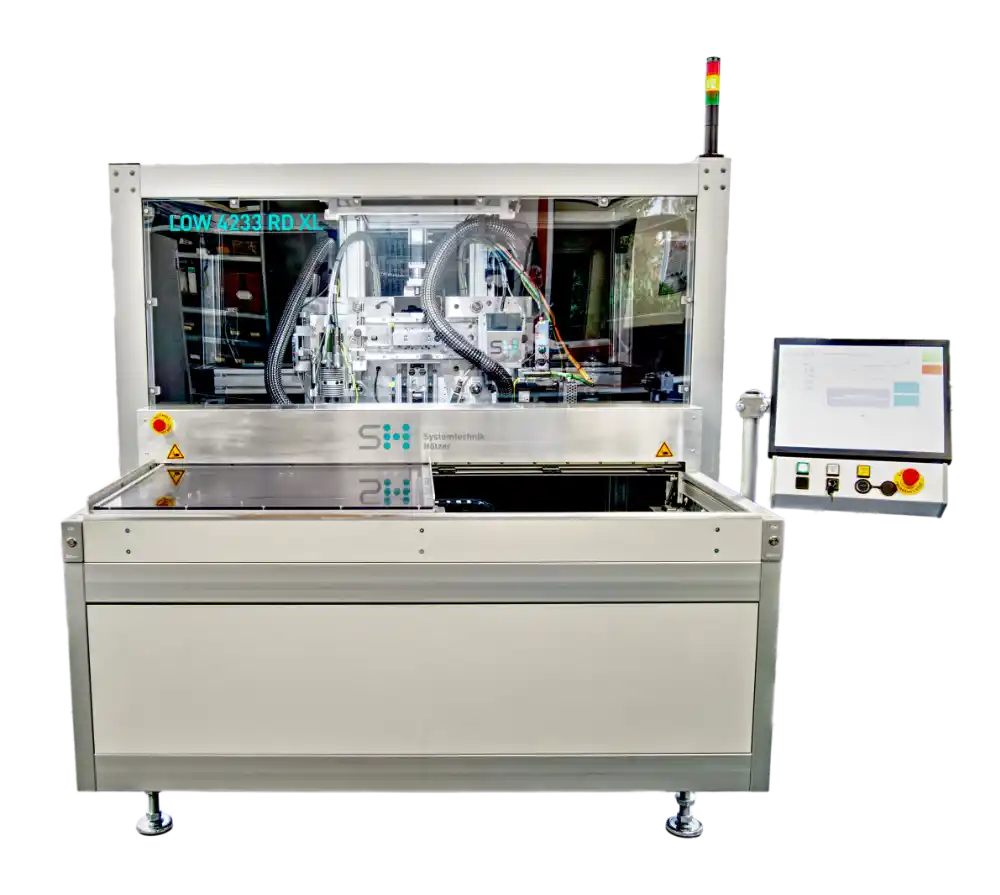

La macchina di depanelling altamente dinamica LOW 4322 XL è particolarmente adatta per volumi di prodotto medio alti e soddisfa le crescenti richieste nel processo di produzione. Pannelli di PCB realizzati con materiali diversi verranno depannellizzati tramite tecnologia di taglio e incisione altamente resistente alla polvere e alle sollecitazioni, a garanzia della massima flessibilità, precisione e produttività. Assi dei motori lineari altamente dinamici, ottime punte e pinze soddisfano le massime esigenze in termini di qualità e garantiscono una lunga durata e affidabilità della macchina di depanelling.
- Grande area di lavoro: 700 x 400 mm
- Telaio rigido in acciaio saldato
- Assi motore lineare altamente dinamici
- È possibile apportare modifiche rapide al prodotto
- Sistema flessibile di fissaggio PCB
- Procedura di depanelling con dischi e / o utensili a gambo
- Depanelling di qualsiasi materiale di PCB
- Misura degli assi tramite laser
- Dimensioni personalizzate possibili
Depanelling semiautomatico – soluzioni personalizzate
La macchina di depanelling LOW 4322 XL consente rapidi cambi di prodotto mantenendo tempi di depanelling e di utilizzo molto brevi. Il carico delle schede è eseguito tramite shuttle, il fissaggio avviene tramite fixture con appositi pin di bloccaggio e, se richiesto, in combinazione con l’unità di aspirazione a vuoto.
Le elevate prestazioni della macchina di depanelling con il modulo standard di taglio o incisione, le operazioni completamente automatizzate, il sistema di acquisizione tramite telecamera e due fixture per il posizionamento dei PCB sul carrello possono essere implementati con personalizzazioni e moduli opzionali (per esempio il sistema di visione con telecamera). Precise misurazioni laser degli assi di tutte le macchine di depanelling Hölzer, sia in linea che stand alone, vengono effettuate dal nostro servizio clienti prima di metterle in produzione.
Caricamento e fissaggio delle schede
Alimentazione delle schede tramite navetta parallela.
Pin di centraggio e sistema di fissaggio a vuoto.
Stabilizzazione con spazzola di ritenzione dall’alto.
Coperchio o maschera personalizzata del prodotto.
Torsione max. della scheda 1% (lunghezza o larghezza).
Estrazione della polvere
Aspiratore esterno antideflagranti, filtro H, depolverazione ciclica automatica e monitoraggio del vuoto.
Collegamento opzionale all’unità di aspirazione centrale.
Dettagli delle attrezzature opzionali
- Bloccaggio tramite vuoto
- Modulo di depanelling aggiuntivo combinato in un’unica macchina (punte con gambo o a disco)
- Controllo punta danneggiata
- Cambio automatico degli utensili (4 posizioni, estensibile)
- Ionizzazione
- Codifica dell’adattatore
- Sistemi di aspirazione della scheda
- Scanner di codici
- Riconoscimento di parti buone e cattive
- Interfaccia di tracciabilità in base alle specifiche
- Connessione dati personalizzati
- Conversione DXF in programma di fresatura DIN
- Servizio remoto
- Il sistema di visione con telecamera può, tra le altre cose, essere equipaggiato con funzione di autoapprendimento, riposizionamento, codice a barre, riconoscimento codici 2D, riconoscimento automatico degli oggetti, riconoscimento e riposizionamento delle fixture, riconoscimento del colore (fino a 10 colori)
| Macchina | |
| Dimensioni (W x D x H) | 1.510 x 2.083 x 1.820 mm |
| Altezza di lavoro | 930 – 1.050 mm |
| Peso | Ca. 650 kg |
| Alimentazione | 400 V / 50/60 Hz / 16 A |
| Aria compressa | 0,6 mPa (6 bar), senza olio, filtrata, asciutta |
| Consumo | ca. 70 l / min in media |
| Temperatura ambiente | + 18°C – + 30°C |
| Colore | RAL 9002 / personalizzato |
| Area di lavoro | |
| Standard |
Parallel-Shuttle (due caricatori): 520 x 480 mm Shuttle singolo (un caricatore): 700 x 400 mm |
| Altezza di montaggio |
Lato superiore: max 15 mm Lato inferiore: max 40 mm |
| Dimensioni speciali personalizzate | su richiesta |
| Punte | |
| Punte con gambo | > 0.8 – 3.175 mm / (1/8 “) |
| Velocità rotazione Rpm | > 60.000 rpm |
| Punte a disco | 0,3 – 0,8 mm |
| Velocità rotazione punte a disco | > 10.000 rpm |
| Velocità di depanelling | |
| Punte con gambo | > 80 mm / sec. |
| Punte a disco | > 250 mm / sec. |
| Velocità di posizionamento (x-y-z) | > 700 mm / sec |
| Precisione | |
| Posizionamento | ± 0,01 mm |
| Ripetibilità | ± 0,01 mm |
| Depanelling | < ± 0,10 mm |
| Depanelling per taglio completo | < ± 0,10 mm |
