Test elettrico funzionale

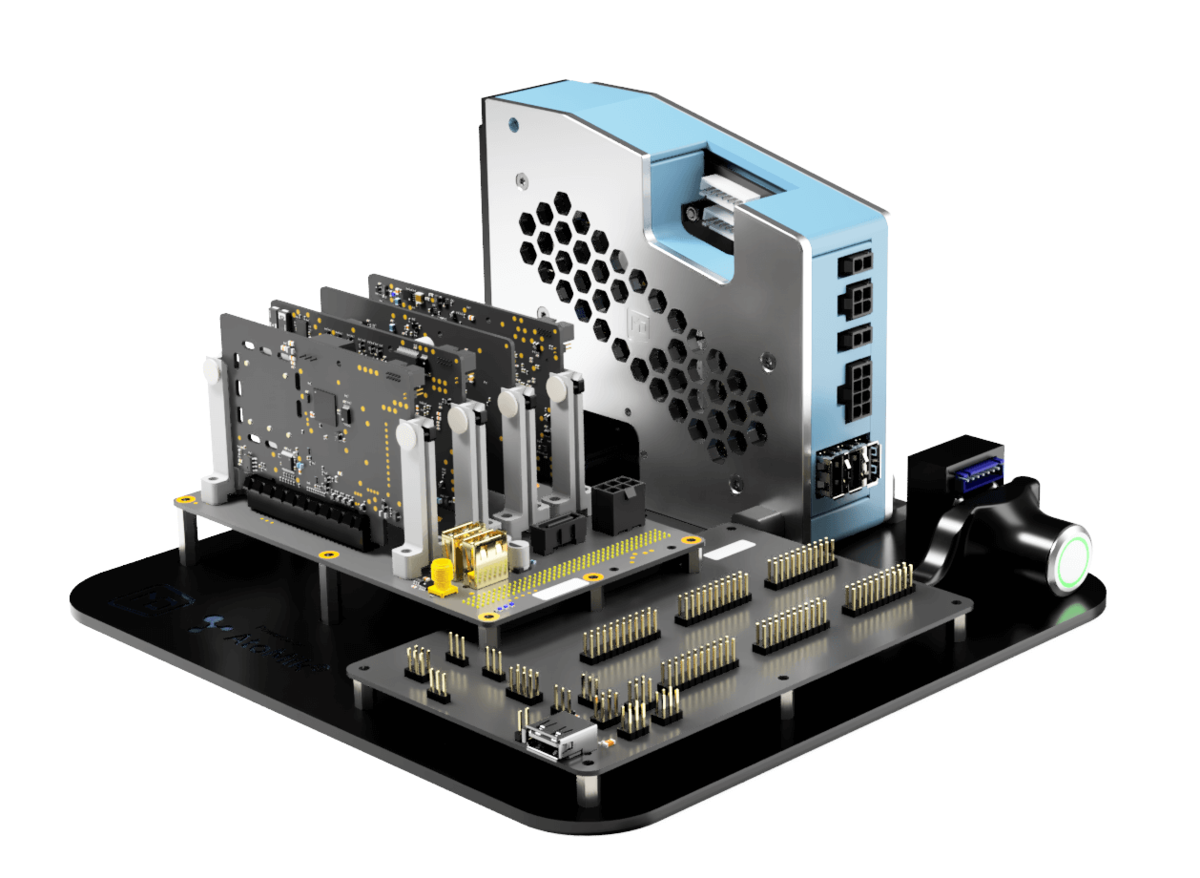

Mikrodust AtoMik
Una piattaforma di test modulare per configurazioni più rapide e flussi di lavoro più intelligenti
AtoMik® è un sistema di test compatto e configurabile composto da strumenti intercambiabili, un backplane condiviso e un software di controllo intuitivo. Progettato per adattarsi a qualsiasi fase del ciclo di vita del prodotto, dalla ricerca e sviluppo alla produzione, AtoMik® aiuta il tuo team a muoversi più velocemente.
Componenti moderni, velocità imbattibili.
Gli strumenti AtoMik® sono progettati per adattarsi a qualsiasi flusso di lavoro o dispositivo, offrendo potenza, misurazione e controllo flessibili da una piattaforma unificata.

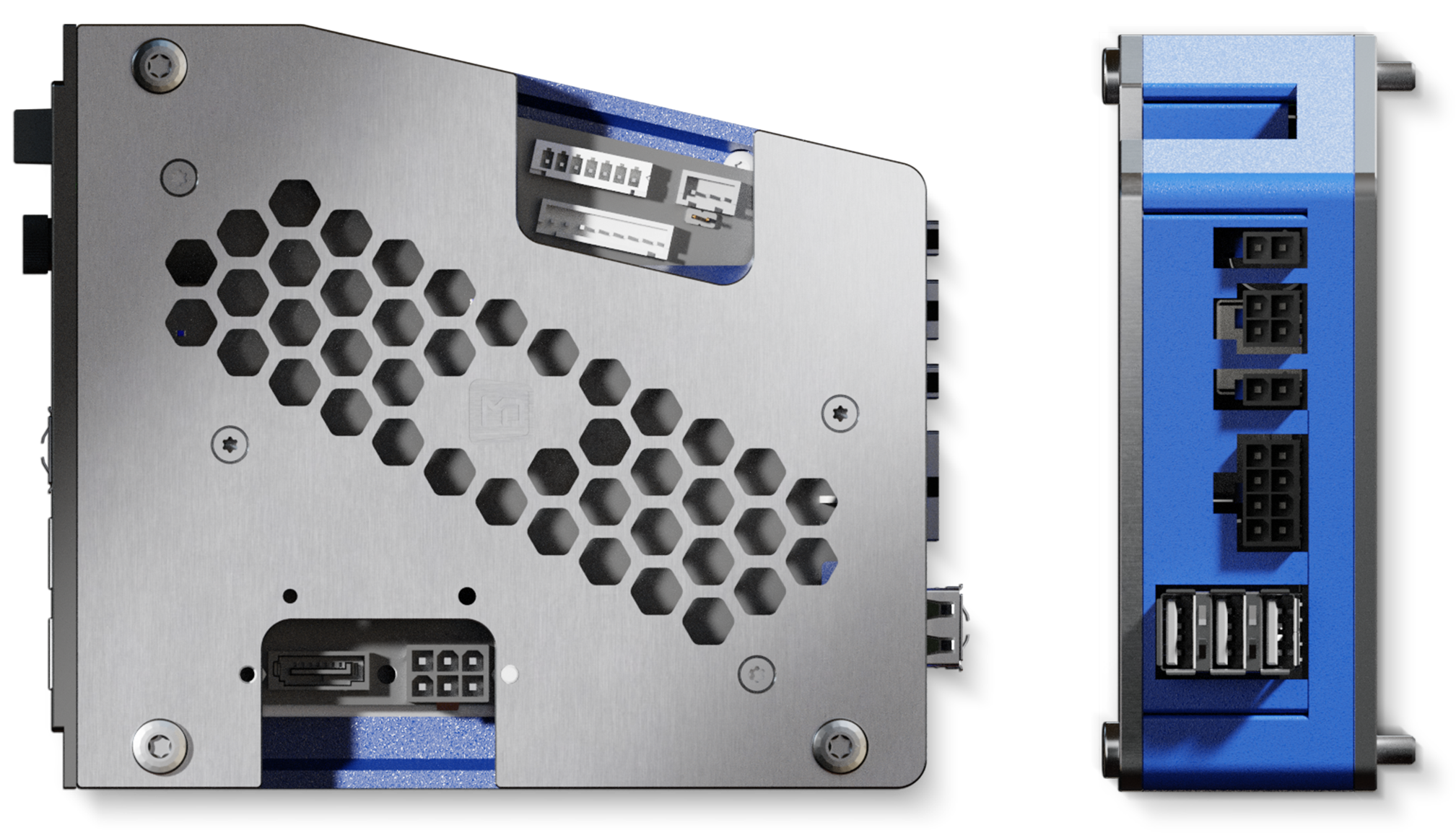

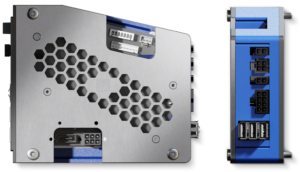

Modulo di interfaccia
Il modulo di interfaccia fornisce alimentazione regolata a +24 V e +5 V agli strumenti AtoMik® e ai dispositivi ausiliari. Gestisce la comunicazione host tramite due porte USB 2.0, è dotato di un hub USB integrato con una MCU basata su RTOS e supporta I/O esterni, inclusi pulsanti di emergenza, pulsanti LED RGB e display.
| Strumenti con alimentazione a +24 V/+5 V |
| 1 strumento di controllo USB |
| 6 dispositivi di espansione USB |
| Controllo pulsanti LED RGB |
| Espansione display |
| Arresto di emergenza |
| 4 uscite open drain |
| Espansione ausiliaria a +24 V/+5 V |
| Alimentato da una singola uscita a +24 V/5 A |

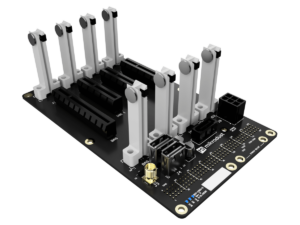

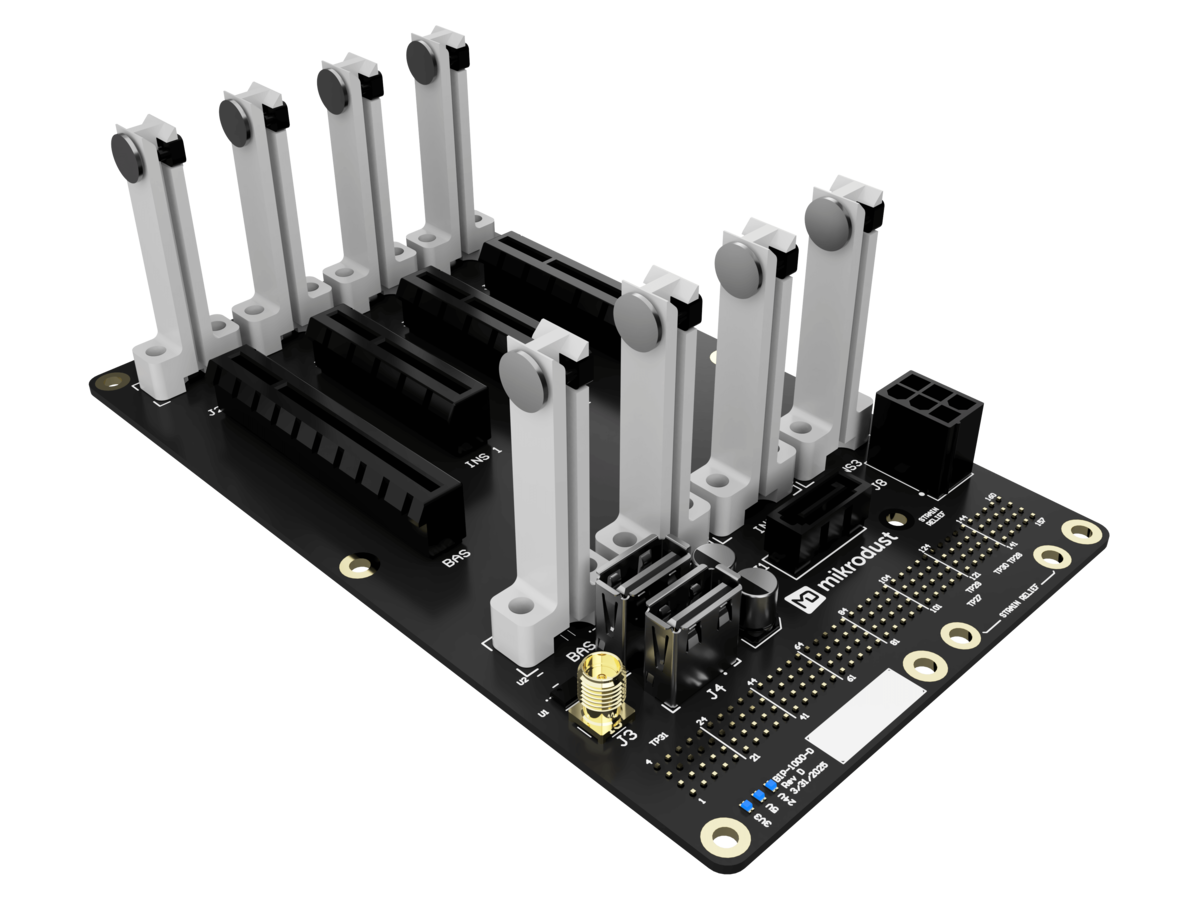

Backplane
Questo Backplane x4, con uno strumento AtoMik® BAS, tre strumenti AtoMik® insieme alla porta USB 2.0 e alla connessione di alimentazione da un modulo di interfaccia AtoMik®, costituisce un sistema di test e misura completo, potente e compatto.
Sono possibili diversi tipi di espansione, come due canali USB 2.0 e interfaccia I²C/SPI, utilizzando l’origine di espansione integrata dallo strumento AtoMik® BAS inserito.
L’interfaccia di test con connettore a 160 pin con passo 2,0 mm può essere facilmente utilizzata nel contesto di dispositivi di test, test di produzione, R&S e sviluppo prodotto.
| 1 slot per uno strumento AtoMik® BAS |
| 3 slot per strumenti AtoMik® |
| Controllo alimentazione +24 V/+5 V degli strumenti |
| Controllo USB 2.0 agli strumenti |
| 2 espansioni USB 2.0 |
| Espansione interfaccia I²C/SPI |
Strumenti AtoMik

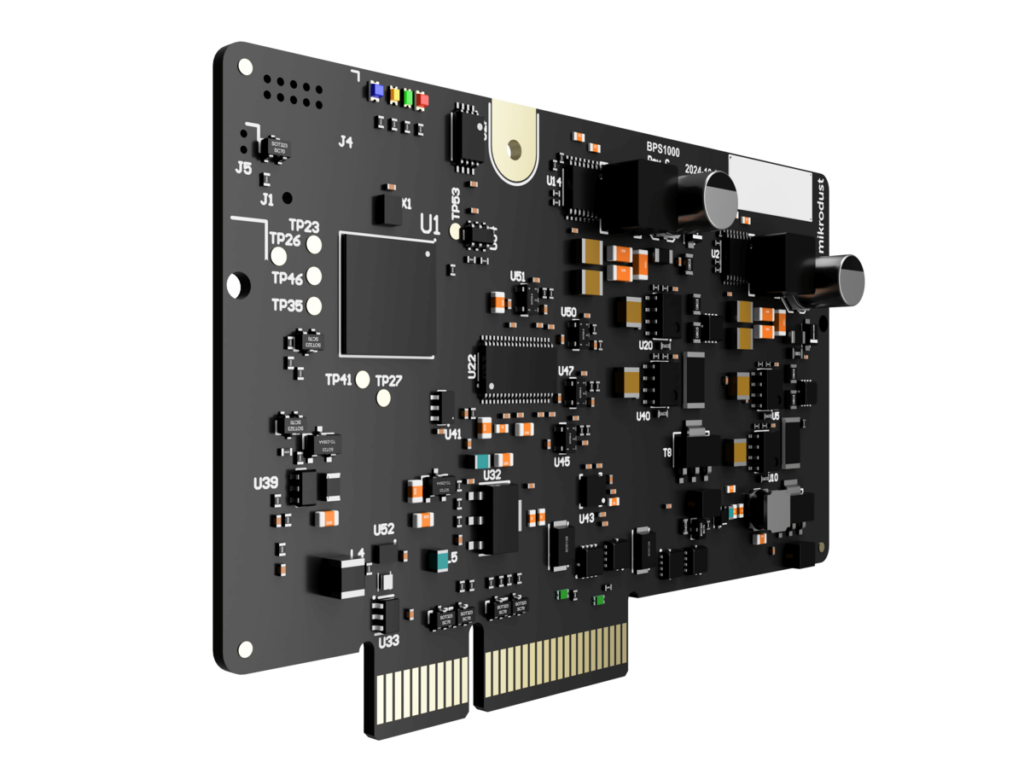

Strumento Source Measure Unit (SMU)
Lo strumento SMU offre due canali di alimentazione ad alta precisione controllati da software con fusibili software integrati.
Ogni canale offre impostazioni configurabili di slew rate e anche feedback di tensione di rilevamento remoto con possibilità di aumentare la precisione della tensione. La corrente può essere misurata in 3 diversi range (mA, uA, nA) con elevata precisione configurata in modalità manuale o automatica. Diversi tipi di espansione esterna, come il numero di canali di alimentazione, sono possibili utilizzando l’interfaccia di espansione integrata.
| Controllato tramite USB |
| Alimentazione 0-15 V, 0-2,5 A |
| 2 canali di alimentazione indipendenti |
| Misurazione accurata della corrente |
| Feedback di tensione di rilevamento remoto |
| Funzione soft fuse integrata |
| Espansione I²C/SPI |
| Alimentato da +24 V/+5 V |

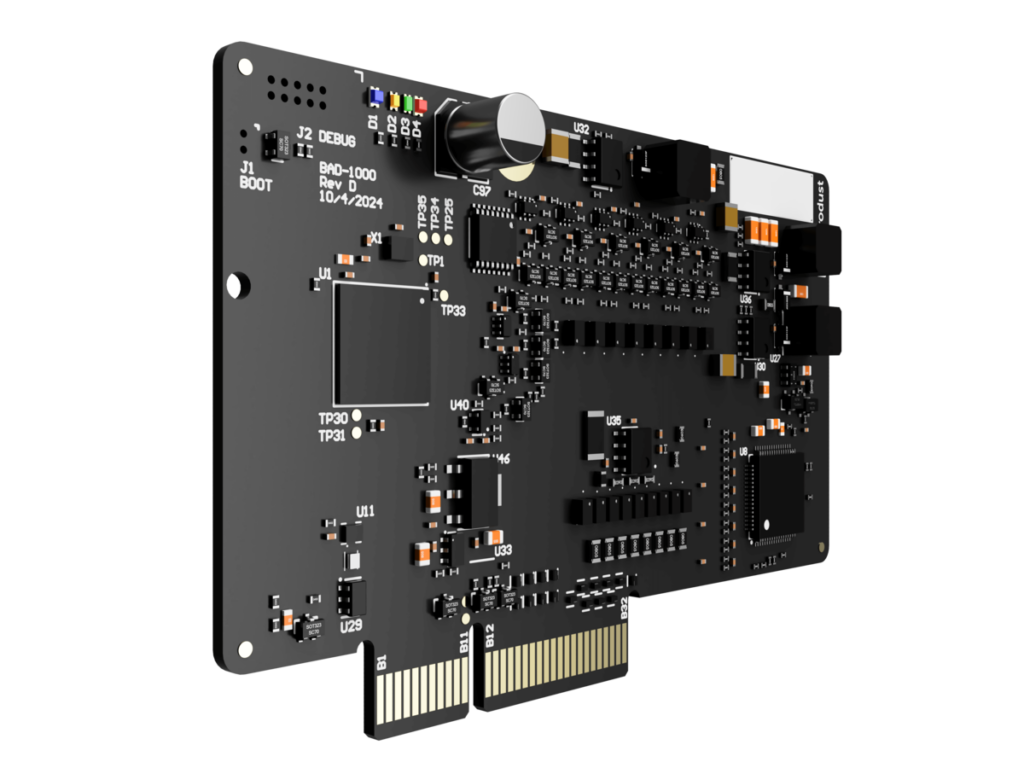

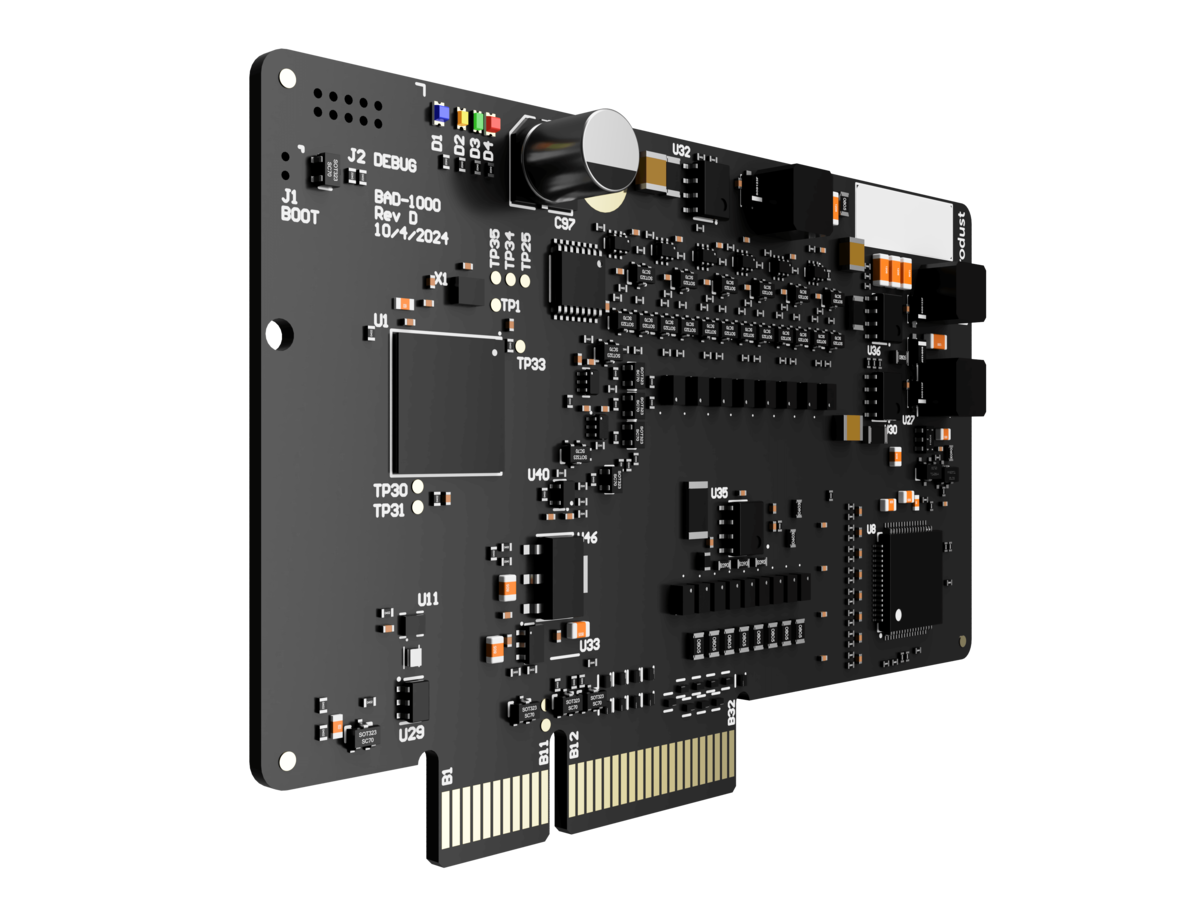

Strumento di acquisizione dati (DAQ)
Lo strumento DAQ fornisce un’acquisizione dati ad alta precisione e converte i segnali del mondo reale nel dominio digitale per la visualizzazione, l’archiviazione e l’analisi.
Lo strumento offre una connessione esterna a 16 canali di ingresso analogici single-ended (AI) con un convertitore analogico-digitale ad approssimazioni successive, due canali di uscita analogici (AO) e 8 canali di I/O digitali push-pull (DIO). Ogni gruppo di canali di ingresso analogici AI0-7 e AO8-15 fornisce un campionamento simultaneo. Tutti i canali digitali possono essere utilizzati come contatore. Sono possibili diversi tipi di espansione esterna, come il numero di canali analogici e digitali, utilizzando l’interfaccia di espansione integrata.
| Controllo tramite USB |
| 16 ingressi analogici, range ±10 V |
| 2 uscite analogiche, range ±10 V |
| 8 I/O digitali, livelli logici configurabili |
| Frequenzimetro, 1 Hz – 50 MHz |
| Clock di riferimento interno |
| Espansione +5 V/±15 V/I²C/SPI |
| Alimentato da +24 V/+5 V |
| Abilitazione e reset dell’alimentazione separati |

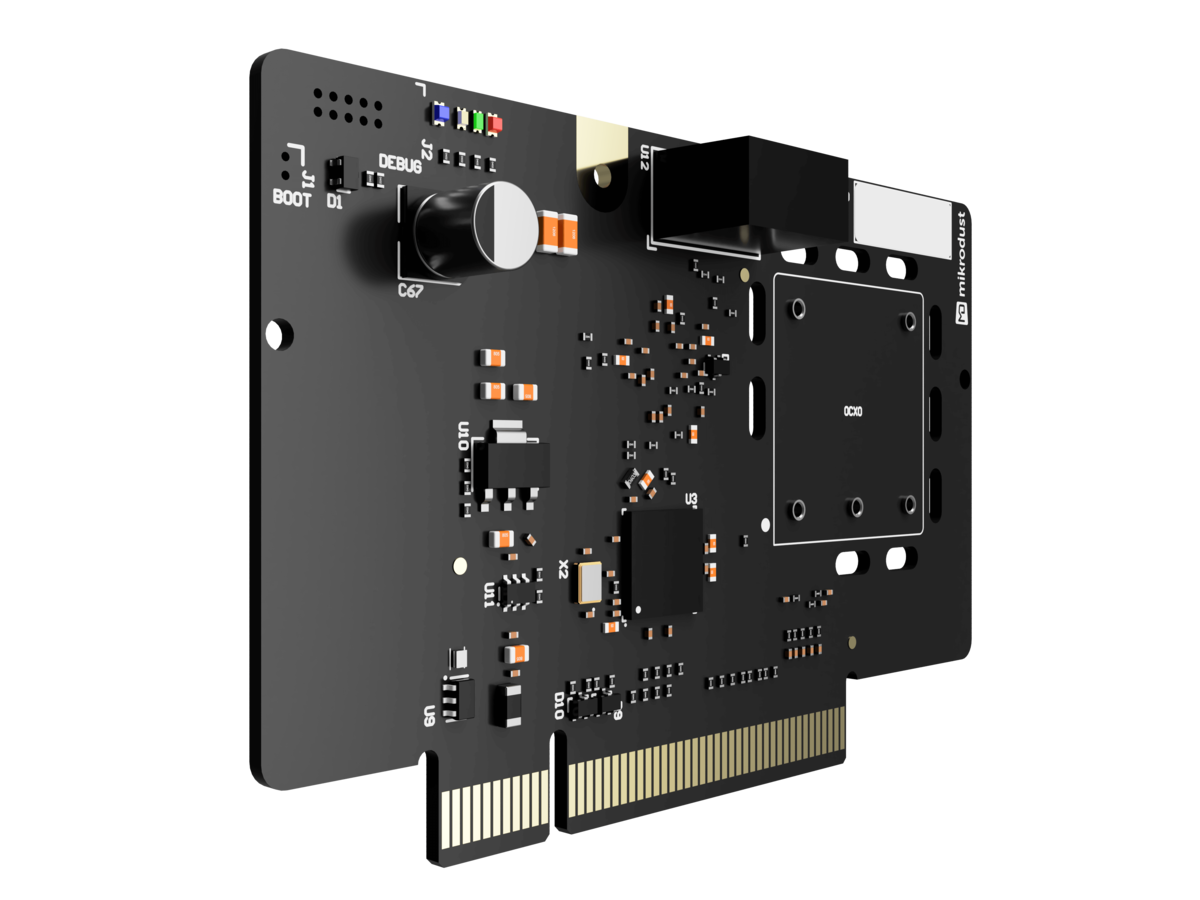

Strumento di controllo base (BAS)
Lo strumento BAS è il collegamento tra un computer host esterno e strumenti di test aggiuntivi.
Lo strumento include un hub USB per espandere un canale USB in ingresso da un host esterno a sei strumenti di test aggiuntivi. Fornisce inoltre segnali di abilitazione e reset dell’alimentazione per un massimo di sei strumenti. Sono possibili vari tipi di espansione esterna tramite l’interfaccia di espansione integrata.
| Controllato tramite USB |
| Espansione HUB USB x6 |
| 6 Segnali di abilitazione dell’alimentazione di strumenti addizionali |
| 6 Segnali di reset di strumenti addizionali |
| Espansione I2C/SPI |
| Alimentato da +24 V/+5 V |

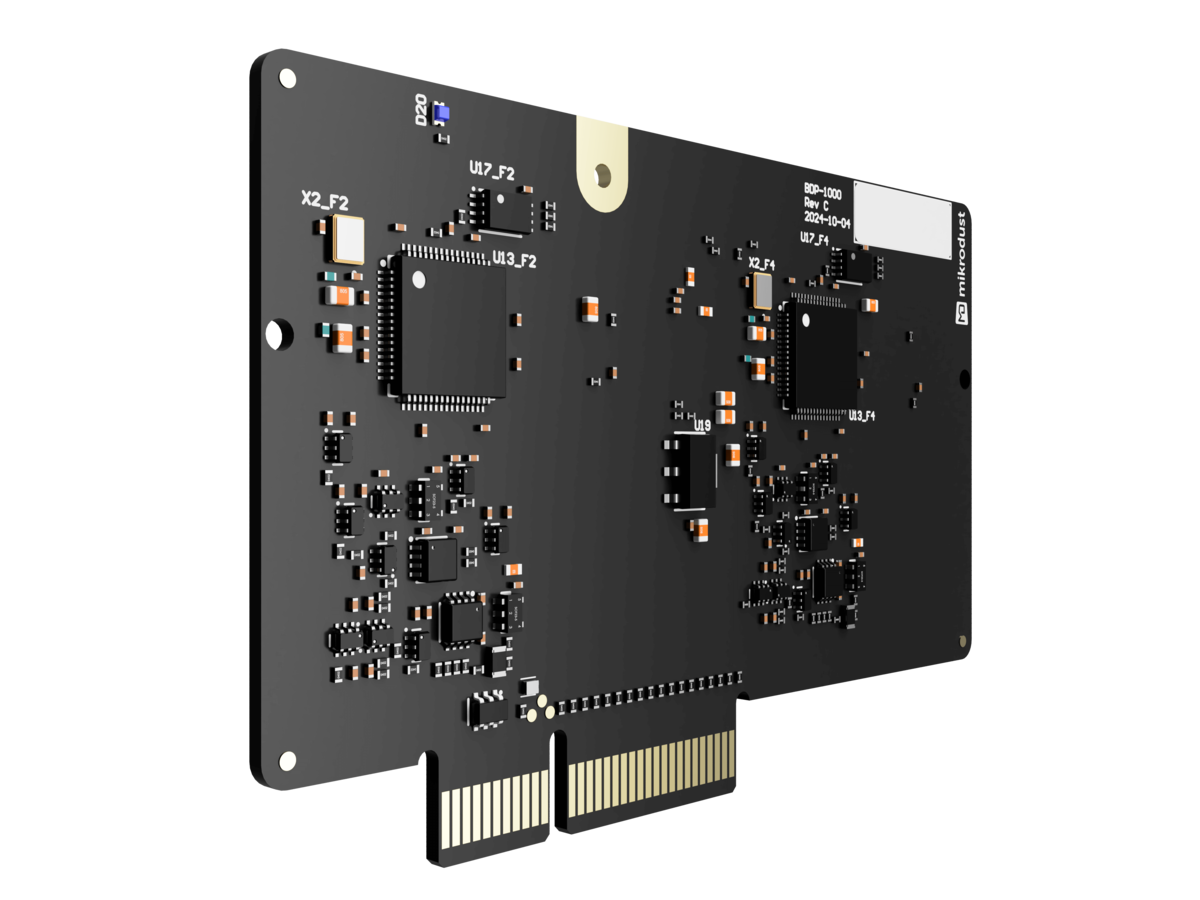

Strumento Programmatore (PRG)
Lo strumento PRG offre interfacce JTAG/SWD che fungono da ponte tra l’host e i target, consentendo all’host di comunicare con i target utilizzando il noto software open source OpenOCD.
Implementa un hub USB per espandere un canale USB 2.0 in ingresso a quattro canali USB 2.0 che supportano quattro interfacce di programmazione e debug JTAG/SWD classiche indipendenti.
Lo strumento PRG include anche quattro interfacce UART separate, ad esempio per la comunicazione con l’oggetto di test dal PC host.
| 4 interfacce di programmazione e debug JTAG/SWD |
| 4 interfacce UART |
| Compatibile con OpenOCD |
| Alimentato da +24 V/+5 V |

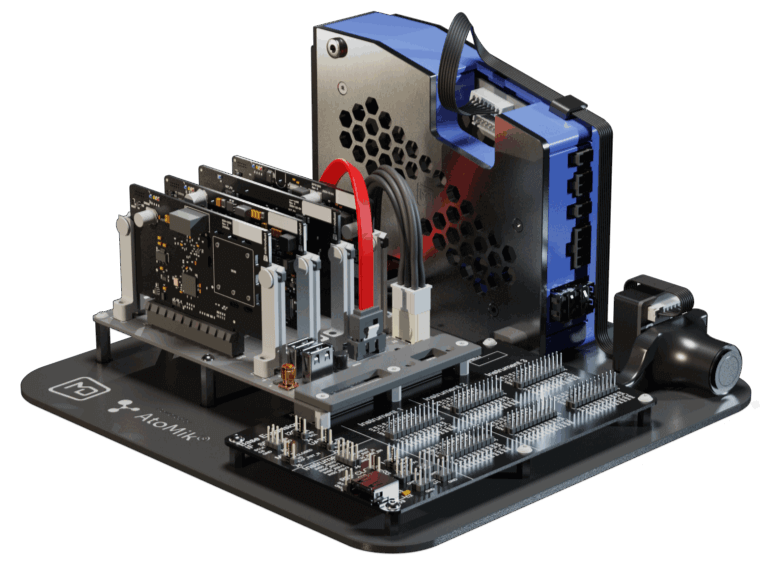

AtoMik® Dev Kit
Il Kit di sviluppo è una piattaforma di sviluppo completamente integrata per la convalida R&S e lo sviluppo di sequenze di test. Riunisce tutti gli strumenti AtoMik® essenziali, insieme a un modulo pulsante RGB, ordinatamente organizzati su un’unica scheda.
Una scheda breakout fornisce connettori pin chiaramente etichettati per ciascun modulo, offrendo accesso a tutte le funzionalità dell’ecosistema AtoMik®. Il Kit di sviluppo offre una configurazione modulare dello strumento, ideale per i tecnici di test che desiderano valutare la piattaforma Atomik o sviluppare sequenze di test.
| Include IFM, SMU, PRG, DAQ, BAS e pulsante RGB |
| Scheda breakout con pinout per tutte le interfacce |
| Modulare per l’utilizzo con diverse configurazioni di strumenti |
| Design compatto per l’uso desktop |

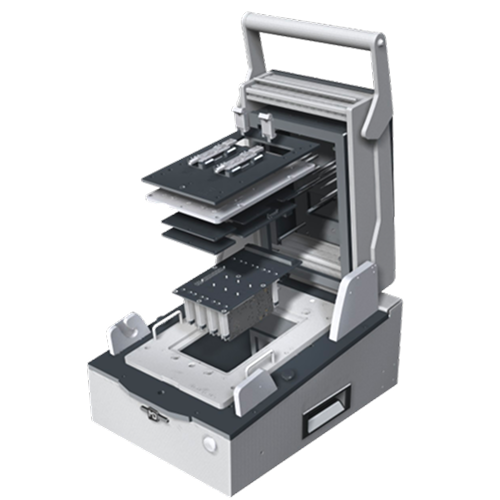

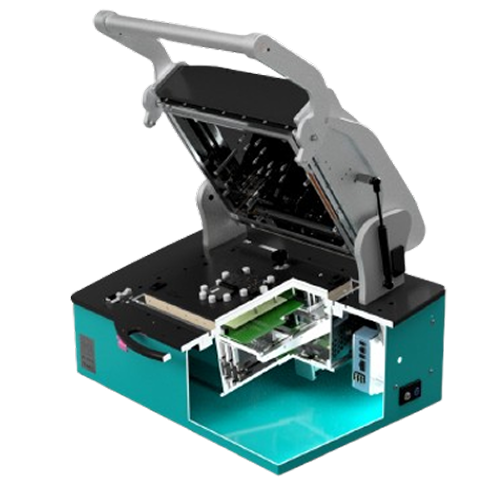

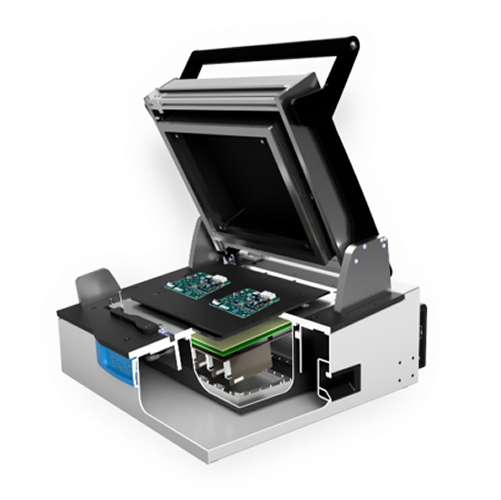

Si realizzano fixture su specifica
