Ispezione Ottica 2D da Banco

Sistema AOI basato sulla intelligenza artificale

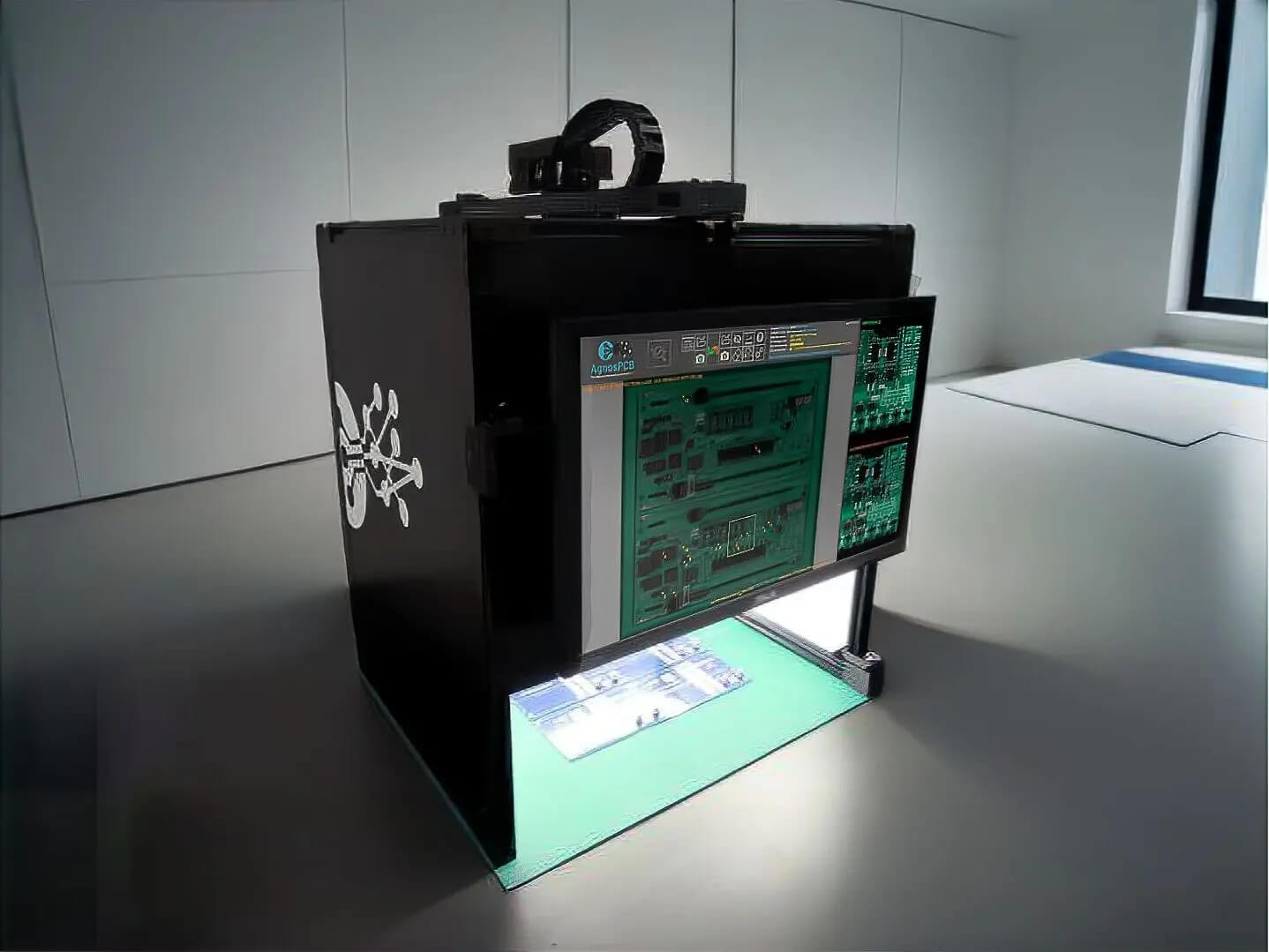

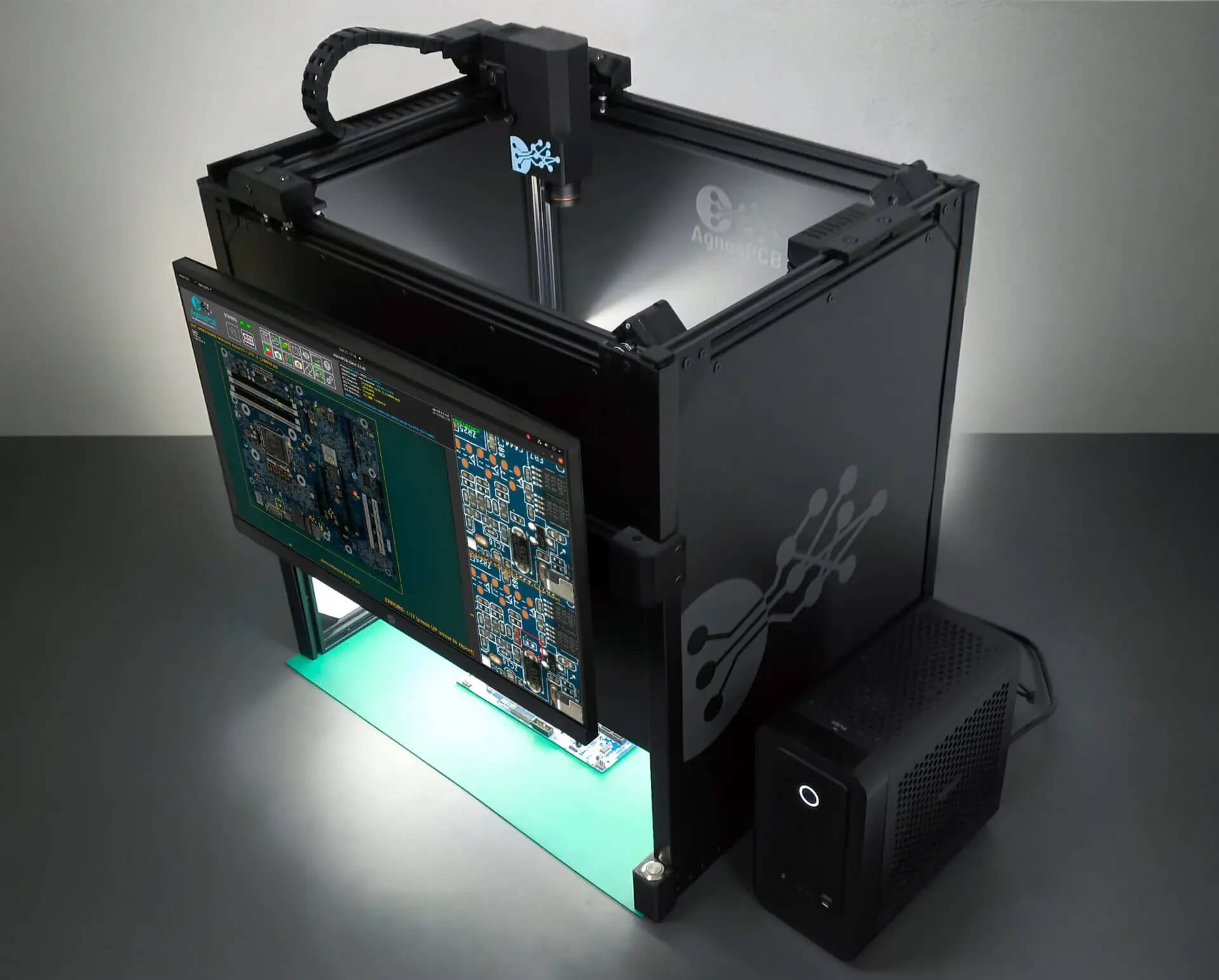

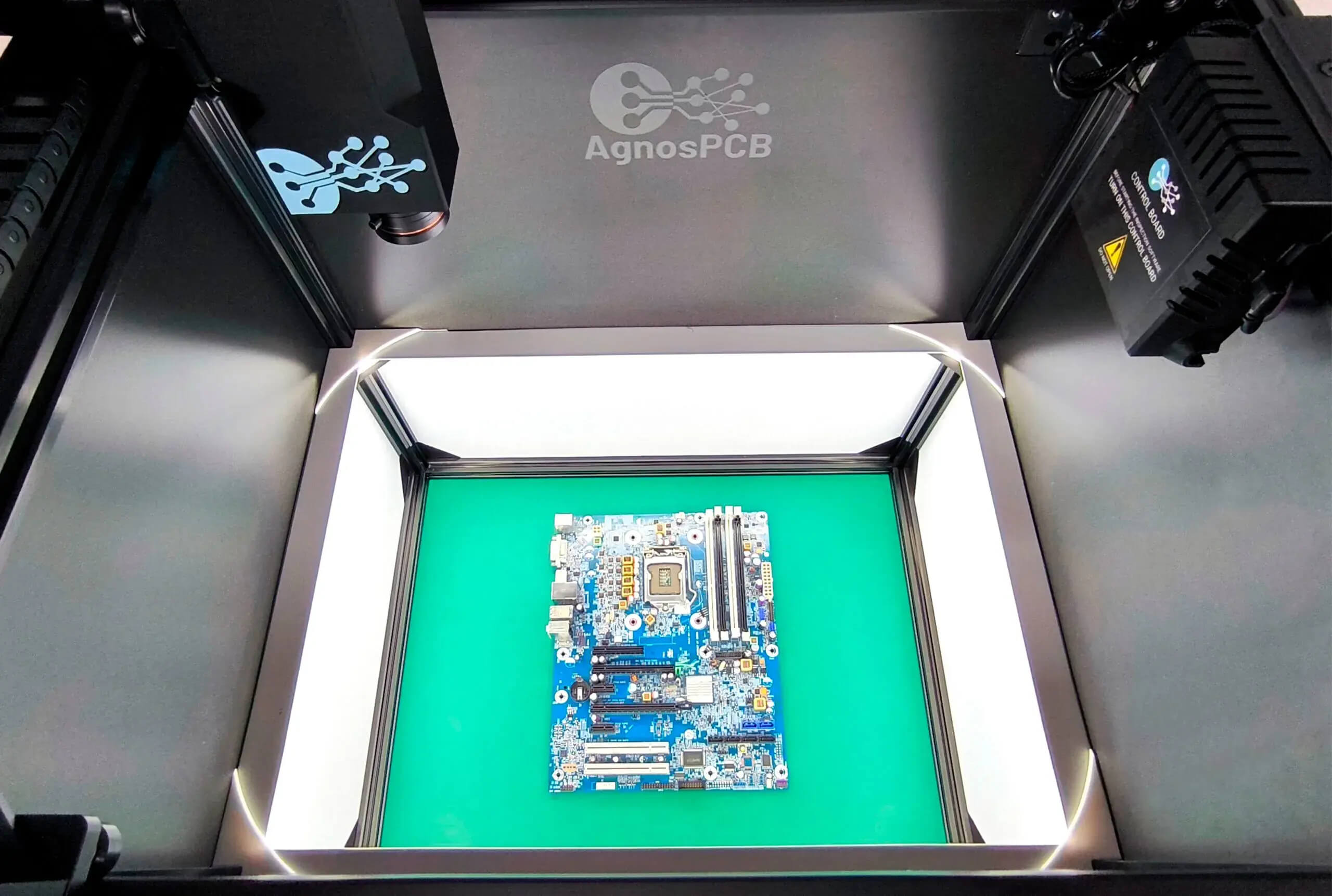

AgnosPCB 4050 è un sistema che utilizza un’innovativa tecnologia di ispezione ottica automatizzata (AOI) per schede elettroniche (PCB), basata su reti neurali avanzate.

Principi di funzionamento

Il sistema confronta i PCB da ispezionare con un “Golden Sample” o una scheda di riferimento in condizioni ottimali, consentendo una rapida identificazione di eventuali difetti. Si tratta di un processo rapido e pratico.
La rete neurale principale è stata perfezionata negli ultimi anni, sfruttando innumerevoli errori dei PCB per migliorarne la capacità e la velocità di ispezione. Questo avanzato sistema AOI è in grado di rilevare problemi che i sistemi convenzionali potrebbero trascurare, come danni superficiali sul PCB, pin piegati e la presenza o l’assenza di jumper nei connettori. Va oltre i metodi tradizionali, comportandosi in modo quasi umano, evidenziando solo gli errori reali e garantendo un processo di ispezione estremamente accurato. La rete neurale principale è continuamente migliorata e vengono prodotte nuove versioni/architetture.
Il sistema è in grado di rilevare un’ampia gamma di guasti, tra cui componenti mancanti, disallineamenti, cortocircuiti, contaminazione e problemi di polarità; la rete neurale si adatta alle specifiche esigenze di ispezione di qualsiasi pannello o circuito, rendendola adatta all’uso in qualsiasi fase del processo produttivo.

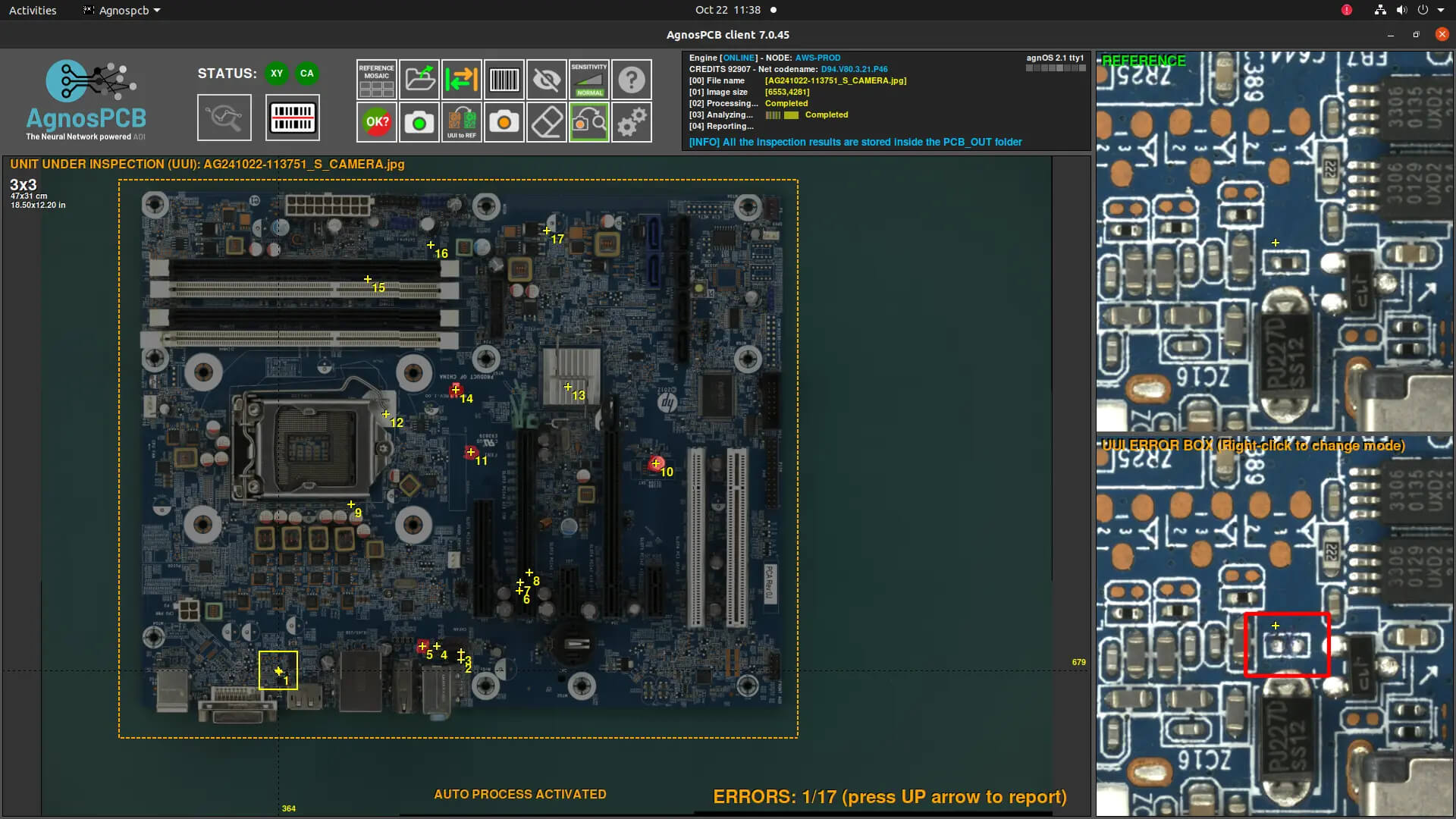

Il software AOI AgnosPCB non è un comparatore di pixel. Sa cos’è un componente elettronico. Di conseguenza, scarterà tutti gli elementi esistenti che non hanno “importanza” per il funzionamento del circuito o del pannello, concentrandosi sulla ricerca di difetti reali.

Caratteristiche

Feature	Q1	ONLINE	OFFLINE
Type	Cloud-based AOI service	Cloud-based AOI service	Standalone AOI machine
Ideal For	Prototyping, QA labs,startups	Prototyping, QA labs, remote teams	In-house production, secure sites
Installation	All-in-one kit, internet needed	All-in-one kit, internet needed	All-in-one kit, no internet needed
Speed	~7 per board *	~7–28s per board *	~5–25s per board
Accuracy	High (via same cloud engine)	High (Deep Learning-based)	High (same neural network)
Integration	Standalone with optional reporting	Standalone with optional reporting	Standalone, PDF export, barcodes
Max PCBA size	15×20 cms (7.9″× 5.9″)	40×50 cms (15.75″ × 20″)	40×50 cms (15.75″ × 20″)
Scalability	By adding subscriptions and units	By adding subscriptions and units	By adding units
Maintenance	Almost none, auto-updates via cloud	Minimal, auto-updates via cloud	Local maintenance, updates by USB
Pricing Model	Budget system. Subscription-based	Monthly/annual subscription	One-time purchase
Footprint	Only 60x47x40 cms (H×W×D)	Minimal, 70x60x52 cms (H×W×D)	Minimal, 70x60x52 cms (H×W×D)
Conformal Coating UV Support	✅ Optional	✅ Optional	✅ Optional
Barcode/ Datamatrix automatic ready	✅ Depending on subscription plan	✅ Yes. Automatic	✅ Yes. Automatic

Ora disponibile l’opzione per il test del Conformal Coating

Tecnologia a fluorescenza UV

Il sistema AOI AgnosPCB AI-4050 (versione OFFLINE) utilizza un’illuminazione UV specializzata per evidenziare i problemi di conformal coating, elemento essenziale per identificare eventuali lacune nella protezione.

Rilevamento assistito da IA

Il software basato su rete neurale analizza le immagini di una scheda sotto prova confrontandola a un’immagine di riferimento “golden board”, rilevando i difetti di Coating in pochi secondi.

Imaging ad alta risoluzione

Il sistema utilizza sensori CMOS Sony IMX183 per acquisire immagini dettagliate, necessarie per identificare anche le più piccole imperfezioni del rivestimento.

Identificazione dei difetti

Il software è progettato per rilevare sia un rivestimento insufficiente che un rivestimento eccessivo in aree specifiche.

Integrazione opzionale

I kit di ispezione del rivestimento UV sono disponibili con l’abbonamento Silver+ o superiore per AI-4050, consentendo l’esecuzione di procedure di ispezione specializzate.

Processo di ispezione

Immagine di riferimento: un PCB “golden” (perfettamente rivestito) viene utilizzato come riferimento per la rete neurale.

Illuminazione UV

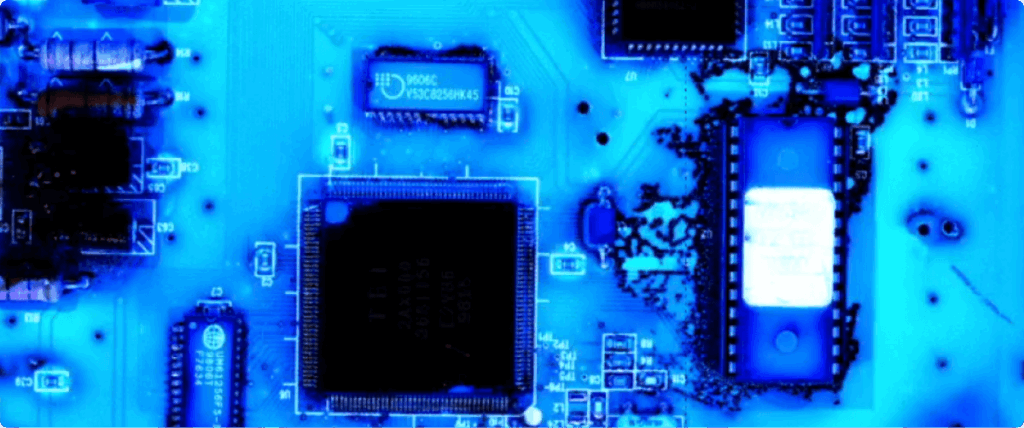

La luce UV evidenzia il rivestimento, provocandone la fluorescenza, consentendo alla telecamera di rilevare le aree prive di un’adeguata copertura del rivestimento.

Analisi e rilevamento

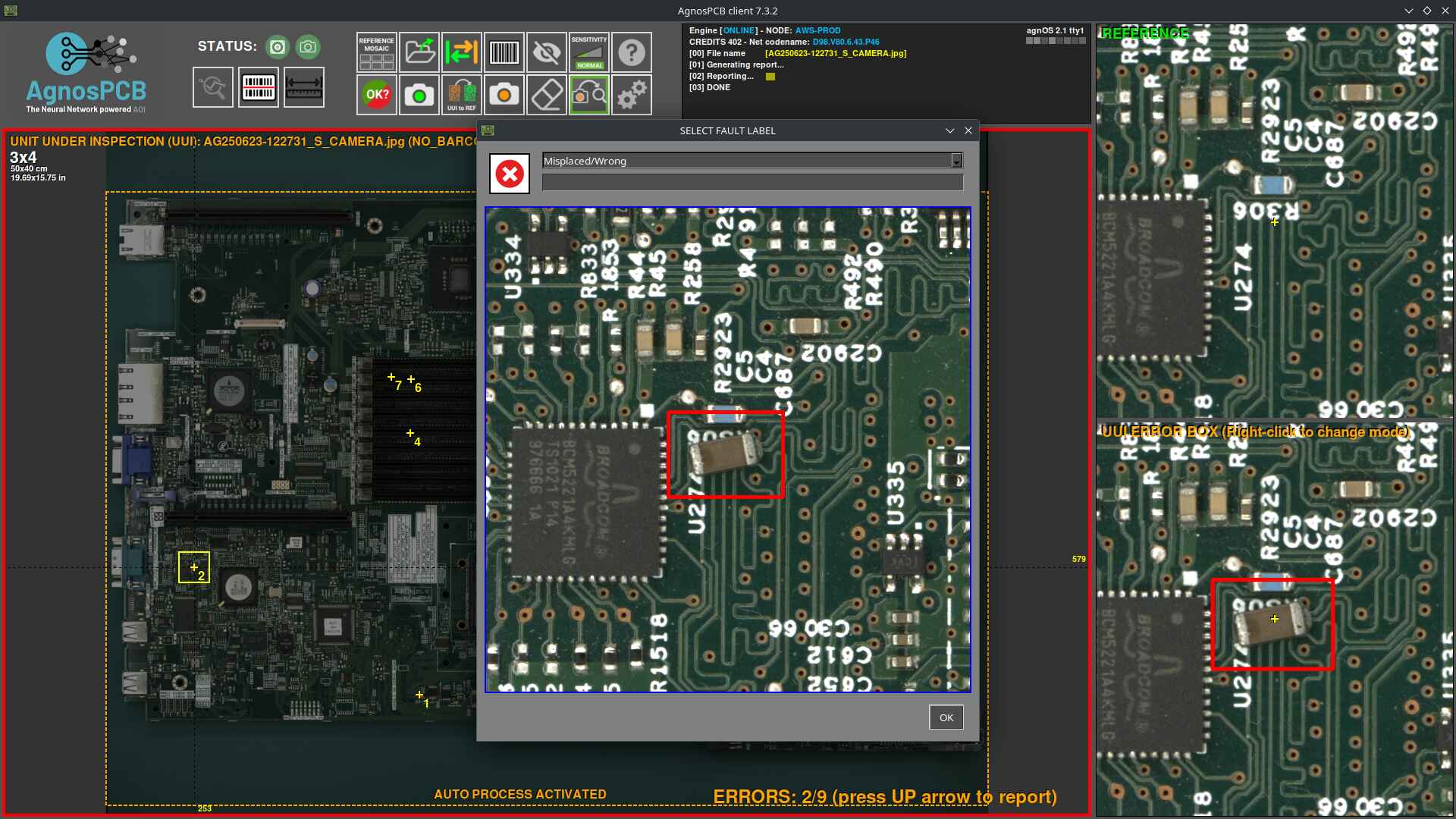

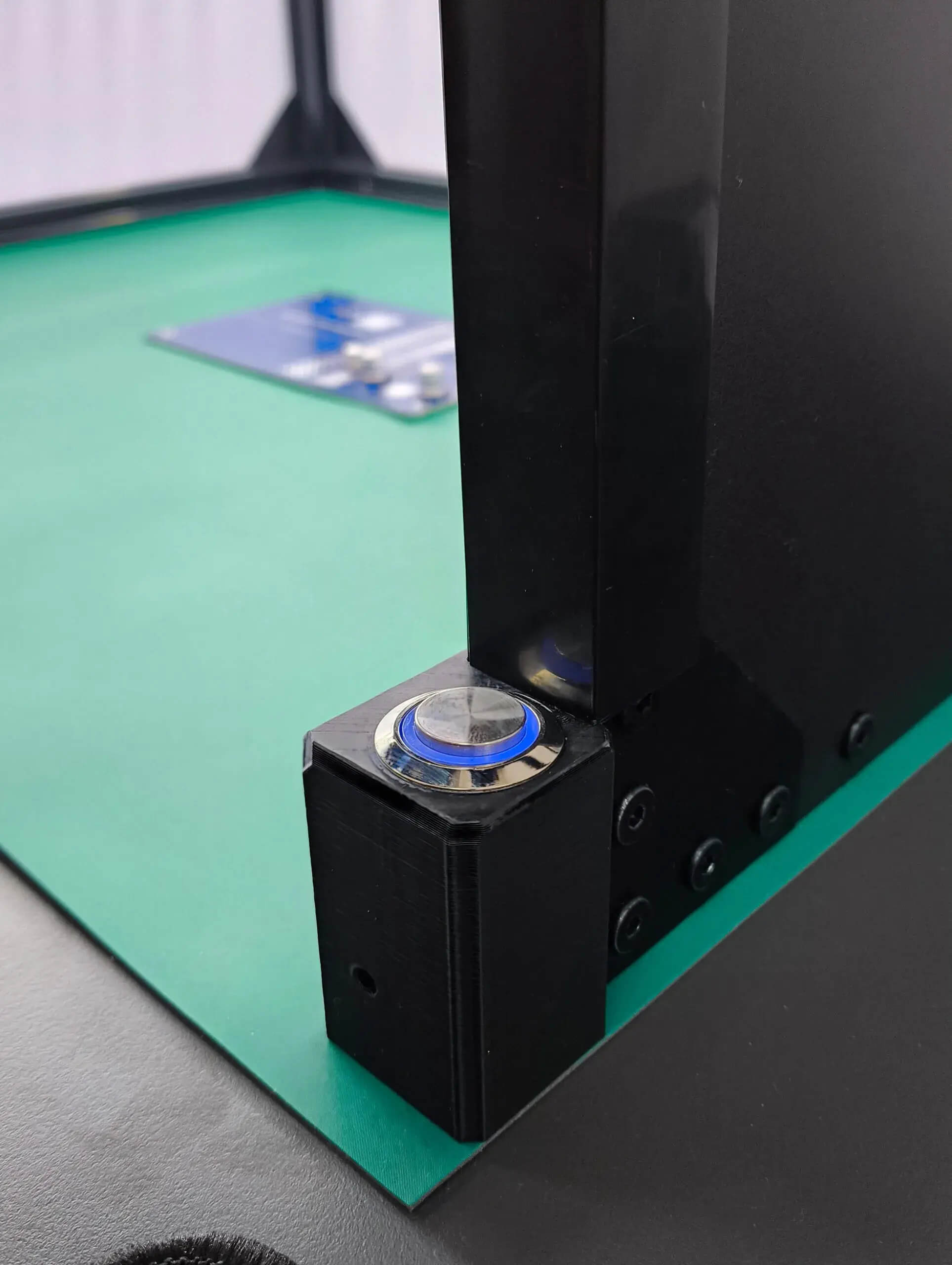

Il sistema, descritto da AgnosPCB come un “sistema di ispezione ottica automatizzato con un solo pulsante”, confronta la scheda di produzione con il riferimento, identificando le deviazioni tramite una maschera sovrapposta.

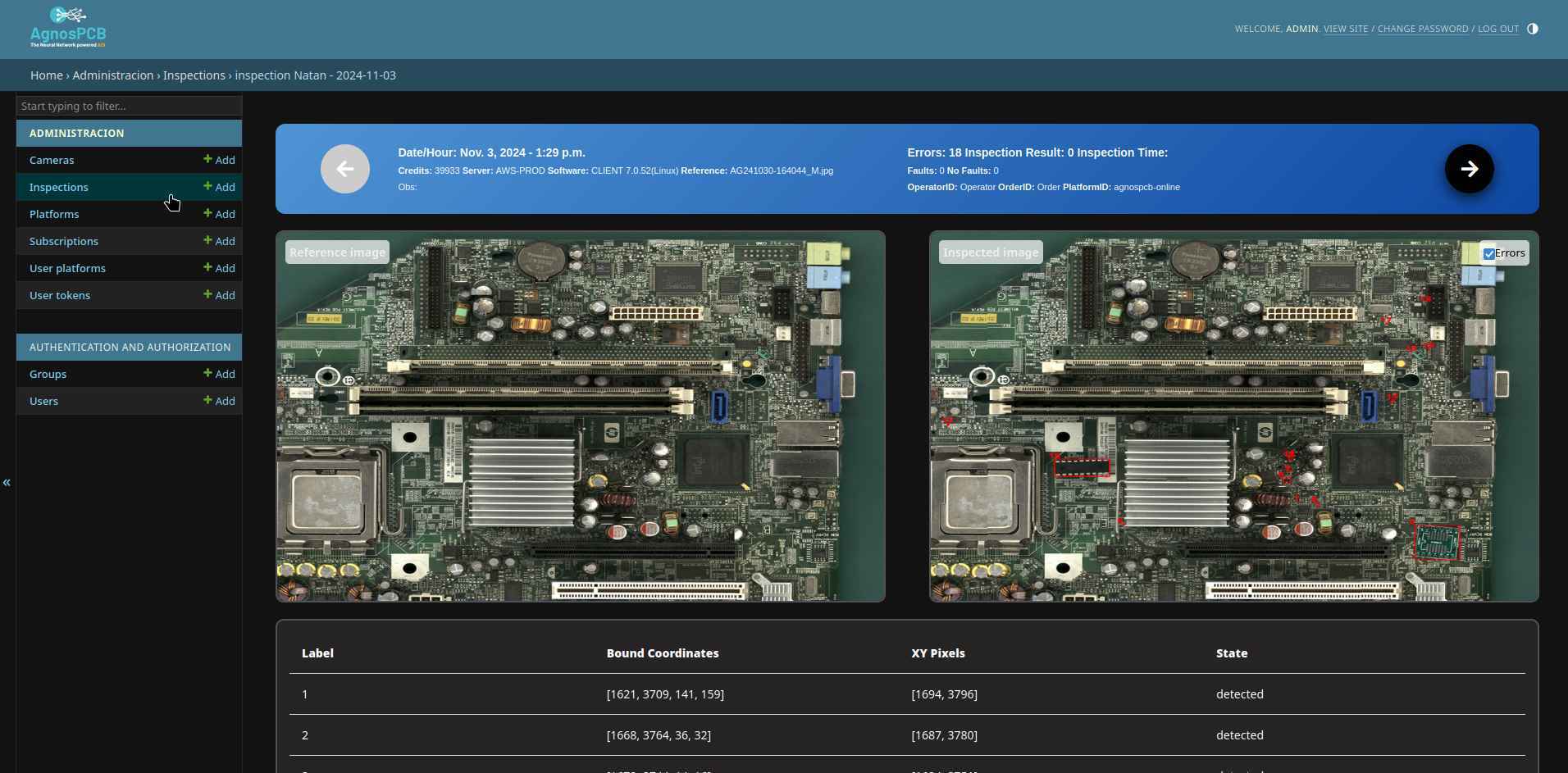

Reportistica

Al termine dell’ispezione vengono generati automaticamente report dettagliati.
