Sistema AOI basato sulla intelligenza artificale

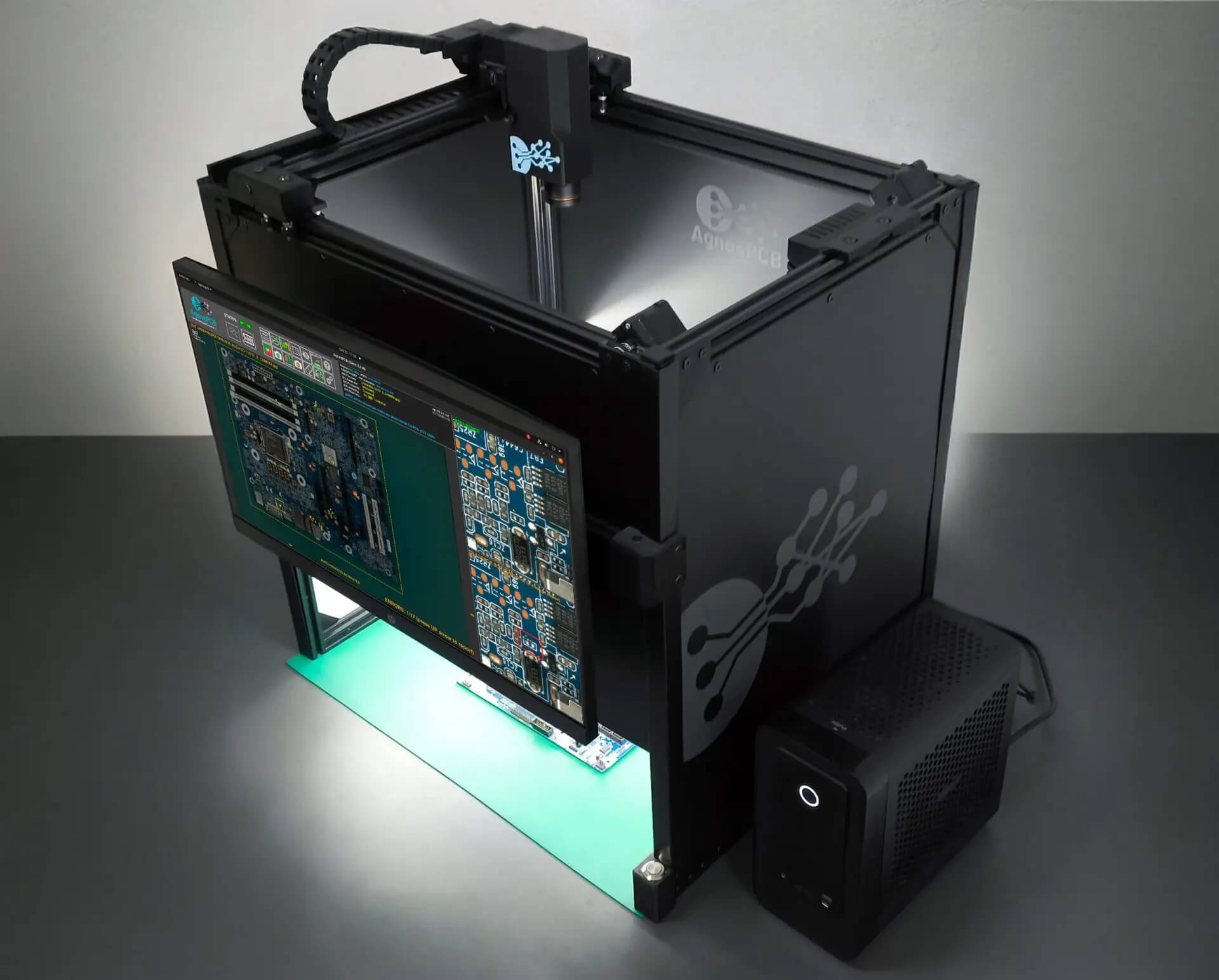

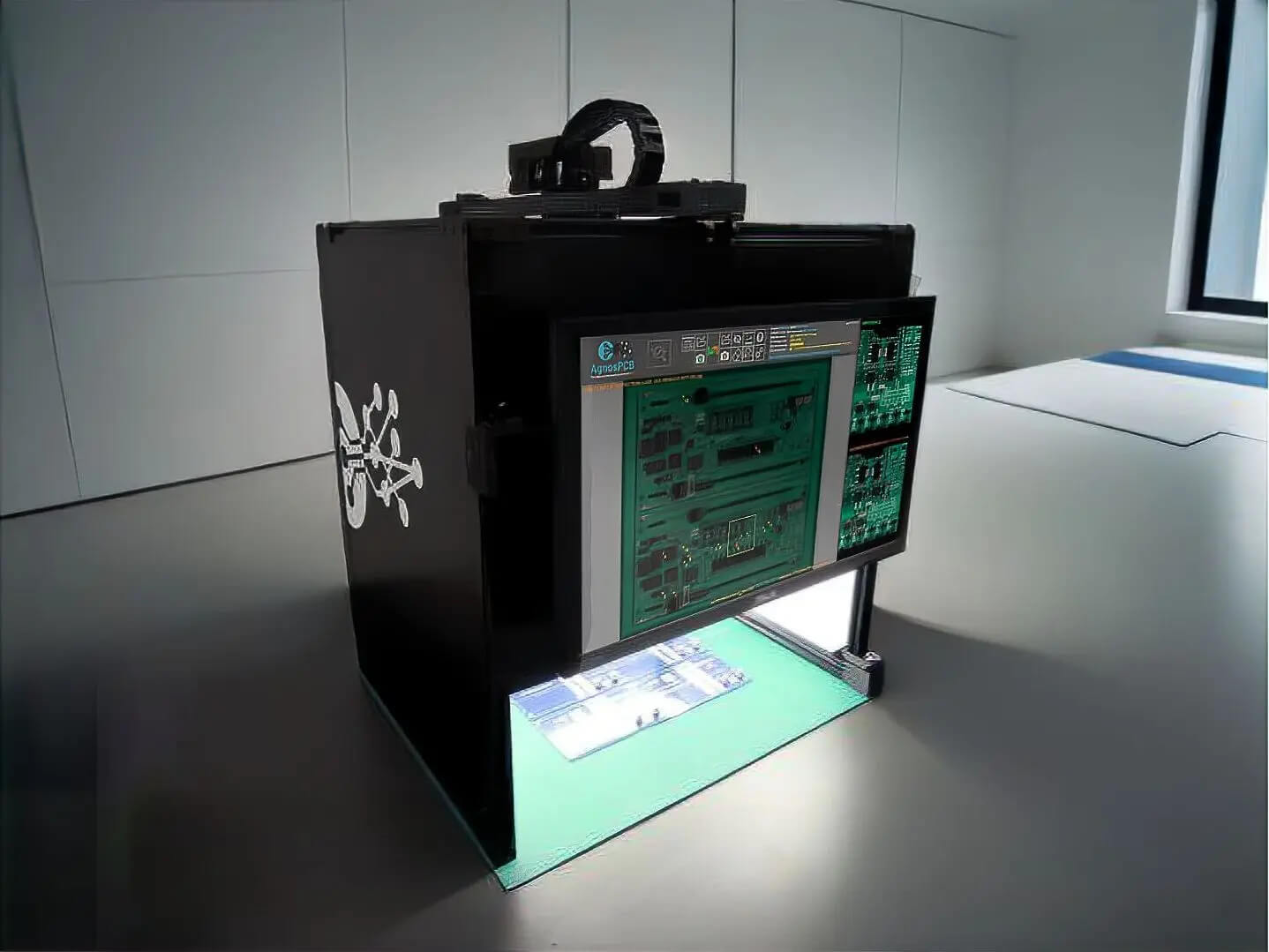

AgnosPCB 4050 è un sistema che utilizza un’innovativa tecnologia di ispezione ottica automatizzata (AOI) per schede elettroniche (PCB), basata su reti neurali avanzate.
Principi di funzionamento

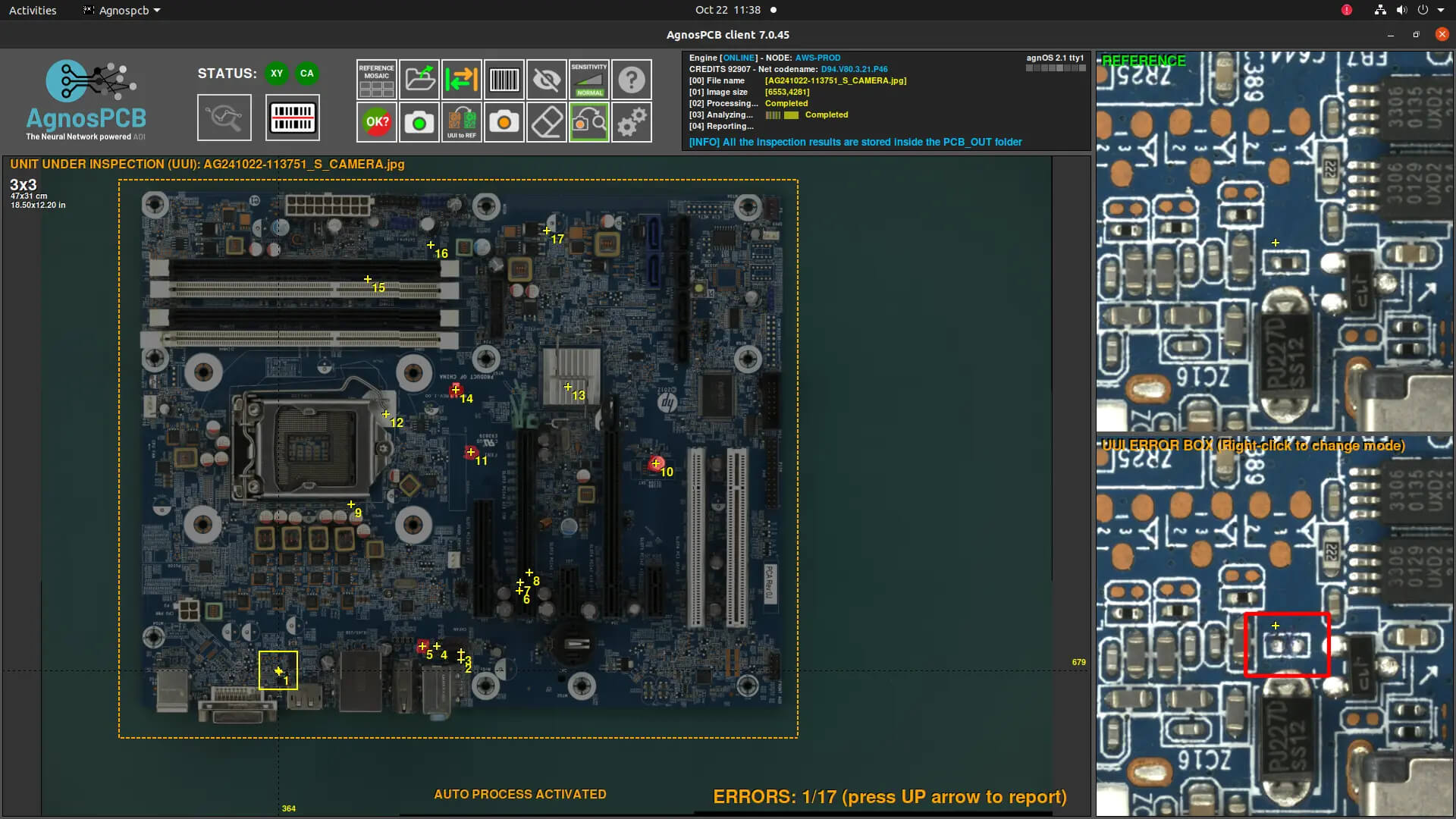

Il sistema confronta i PCB da ispezionare con un “Golden Sample” o una scheda di riferimento in condizioni ottimali, consentendo una rapida identificazione di eventuali difetti. Si tratta di un processo rapido e pratico.
La rete neurale principale è stata perfezionata negli ultimi anni, sfruttando innumerevoli errori dei PCB per migliorarne la capacità e la velocità di ispezione. Questo avanzato sistema AOI è in grado di rilevare problemi che i sistemi convenzionali potrebbero trascurare, come danni superficiali sul PCB, pin piegati e la presenza o l’assenza di jumper nei connettori. Va oltre i metodi tradizionali, comportandosi in modo quasi umano, evidenziando solo gli errori reali e garantendo un processo di ispezione estremamente accurato. La rete neurale principale è continuamente migliorata e vengono prodotte nuove versioni/architetture.
Il sistema è in grado di rilevare un’ampia gamma di guasti, tra cui componenti mancanti, disallineamenti, cortocircuiti, contaminazione e problemi di polarità; la rete neurale si adatta alle specifiche esigenze di ispezione di qualsiasi pannello o circuito, rendendola adatta all’uso in qualsiasi fase del processo produttivo.
Il software AOI AgnosPCB non è un comparatore di pixel. Sa cos’è un componente elettronico. Di conseguenza, scarterà tutti gli elementi esistenti che non hanno “importanza” per il funzionamento del circuito o del pannello, concentrandosi sulla ricerca di difetti reali.
IL SISTEMA È DISPONIBILE IN DUE VERSIONI
ONLINE AI 4050 (via internet)
Richiede una connessione Internet per funzionare + abbonamento
L’abbonamento può essere sospeso/annullato/ripristinato in qualsiasi momento
Tempo di ispezione (con connessione internet veloce): da 6 a 25 secondi a seconda delle dimensioni del PCBA da ispezionare.
Aggiornamenti continui dell’architettura della rete neurale.
Due mesi gratuiti di abbonamento GOLD con l’unità.
Include
- Fotocamera da 20 MP con autofocus (sensore Sony IMX183)
- Ottica fissa da 35 mm
- Hardware di elaborazione ONLINE
- Software AgnosPCB Inspection Tool (ABBONAMENTO RICHIESTO)
- TAPPETO ESD
- Cavo di massa
- Cinghia da polso ESD
- Sistema di illuminazione pura a 360 LED da 30 W
- Struttura in alluminio anodizzato nero
- Tastiera + mouse

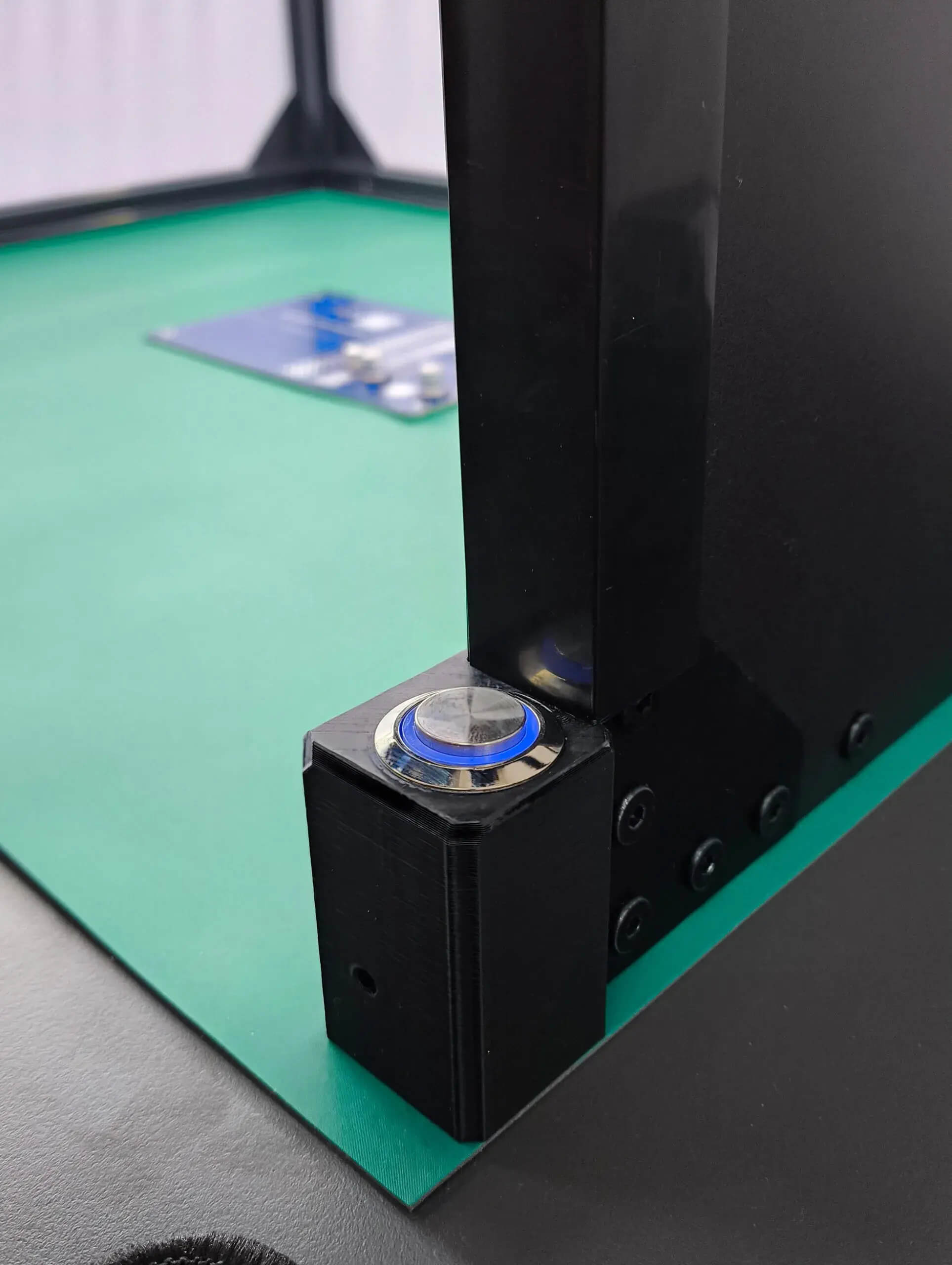

- PULSANTE EASY BUTTON (con indicatore LED)
- MONITOR HP leggero IPS FULL-HD da 23″
- 1 mese di abbonamento GOLD gratuito
OFFLINE AI 4050
Tutti i dati vengono elaborati localmente dall’unità. Non è richiesta la connessione internet.
Tempo di ispezione: da 5 a 22 secondi a seconda delle dimensioni del PCBA da ispezionare.
Può essere aggiornato periodicamente tramite un’unità USB.
Utilizzo illimitato, non soggetto ad abbonamento.
Include
- Fotocamera da 20 MP con autofocus (sensore Sony IMX183)
- Ottica a obiettivo fisso da 35 mm
- Hardware di elaborazione OFFLINE
- Software AgnosPCB Inspection Tool (NESSUN ABBONAMENTO RICHIESTO)
- TAPPETO ESD
- Cavo di massa
- Cinghia da polso ESD
- Sistema di illuminazione a 360 LED da 30 W
- Struttura in alluminio anodizzato nero
- Tastiera + mouse
- PULSANTE EASY (con indicatore LED)
Caratteristiche
| Feature | Q1 | ONLINE | OFFLINE |
|---|---|---|---|
| Type | Cloud-based AOI service | Cloud-based AOI service | Standalone AOI machine |
| Ideal For | Prototyping, QA labs,startups | Prototyping, QA labs, remote teams | In-house production, secure sites |
| Installation | All-in-one kit, internet needed | All-in-one kit, internet needed | All-in-one kit, no internet needed |
| Speed | ~7 per board * | ~7–28s per board * | ~5–25s per board |
| Accuracy | High (via same cloud engine) | High (Deep Learning-based) | High (same neural network) |
| Integration | Standalone with optional reporting | Standalone with optional reporting | Standalone, PDF export, barcodes |
| Max PCBA size | 15×20 cms (7.9″× 5.9″) | 40×50 cms (15.75″ × 20″) | 40×50 cms (15.75″ × 20″) |
| Scalability | By adding subscriptions and units | By adding subscriptions and units | By adding units |
| Maintenance | Almost none, auto-updates via cloud | Minimal, auto-updates via cloud | Local maintenance, updates by USB |
| Pricing Model | Budget system. Subscription-based | Monthly/annual subscription | One-time purchase |
| Footprint | Only 60x47x40 cms (H×W×D) | Minimal, 70x60x52 cms (H×W×D) | Minimal, 70x60x52 cms (H×W×D) |
| Conformal Coating UV Support | ✅ Optional | ✅ Optional | ✅ Optional |
| Barcode/ Datamatrix automatic ready | ✅ Depending on subscription plan | ✅ Yes. Automatic | ✅ Yes. Automatic |
Ora disponibile l’opzione per il test del Conformal Coating

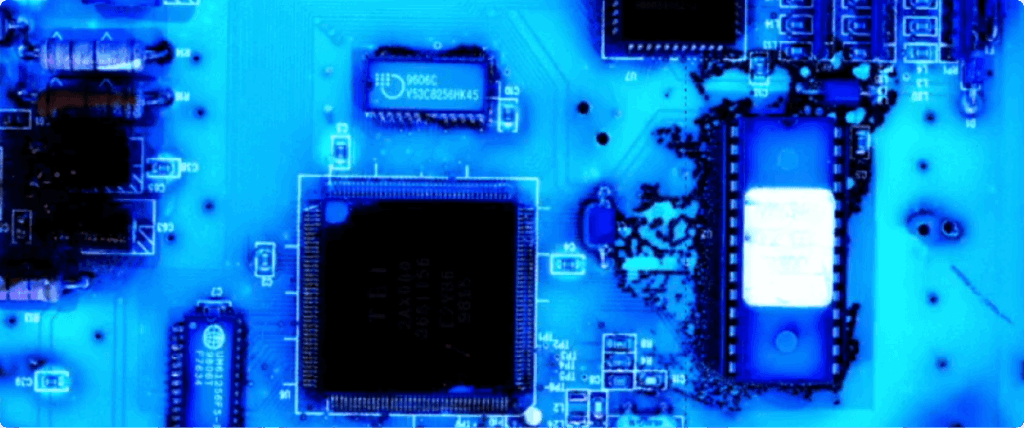

Tecnologia a fluorescenza UV
Il sistema AOI AgnosPCB AI-4050 (versione OFFLINE) utilizza un’illuminazione UV specializzata per evidenziare i problemi di conformal coating, elemento essenziale per identificare eventuali lacune nella protezione.
Rilevamento assistito da IA
Il software basato su rete neurale analizza le immagini di una scheda sotto prova confrontandola a un’immagine di riferimento “golden board”, rilevando i difetti di Coating in pochi secondi.
Imaging ad alta risoluzione
Il sistema utilizza sensori CMOS Sony IMX183 per acquisire immagini dettagliate, necessarie per identificare anche le più piccole imperfezioni del rivestimento.
Identificazione dei difetti
Il software è progettato per rilevare sia un rivestimento insufficiente che un rivestimento eccessivo in aree specifiche.
Integrazione opzionale
I kit di ispezione del rivestimento UV sono disponibili con l’abbonamento Silver+ o superiore per AI-4050, consentendo l’esecuzione di procedure di ispezione specializzate.
Processo di ispezione
Immagine di riferimento: un PCB “golden” (perfettamente rivestito) viene utilizzato come riferimento per la rete neurale.
Illuminazione UV

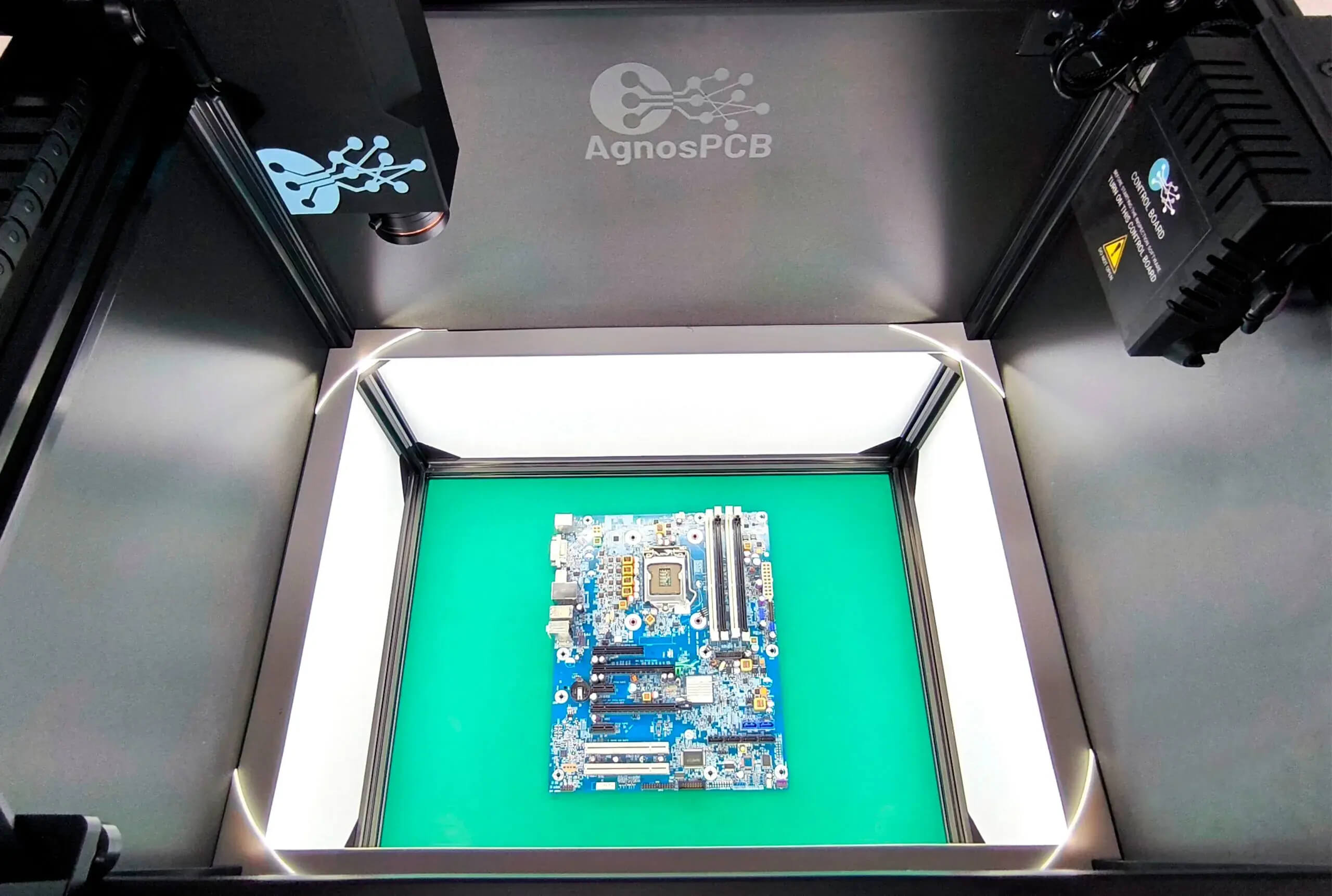

La luce UV evidenzia il rivestimento, provocandone la fluorescenza, consentendo alla telecamera di rilevare le aree prive di un’adeguata copertura del rivestimento.
Analisi e rilevamento

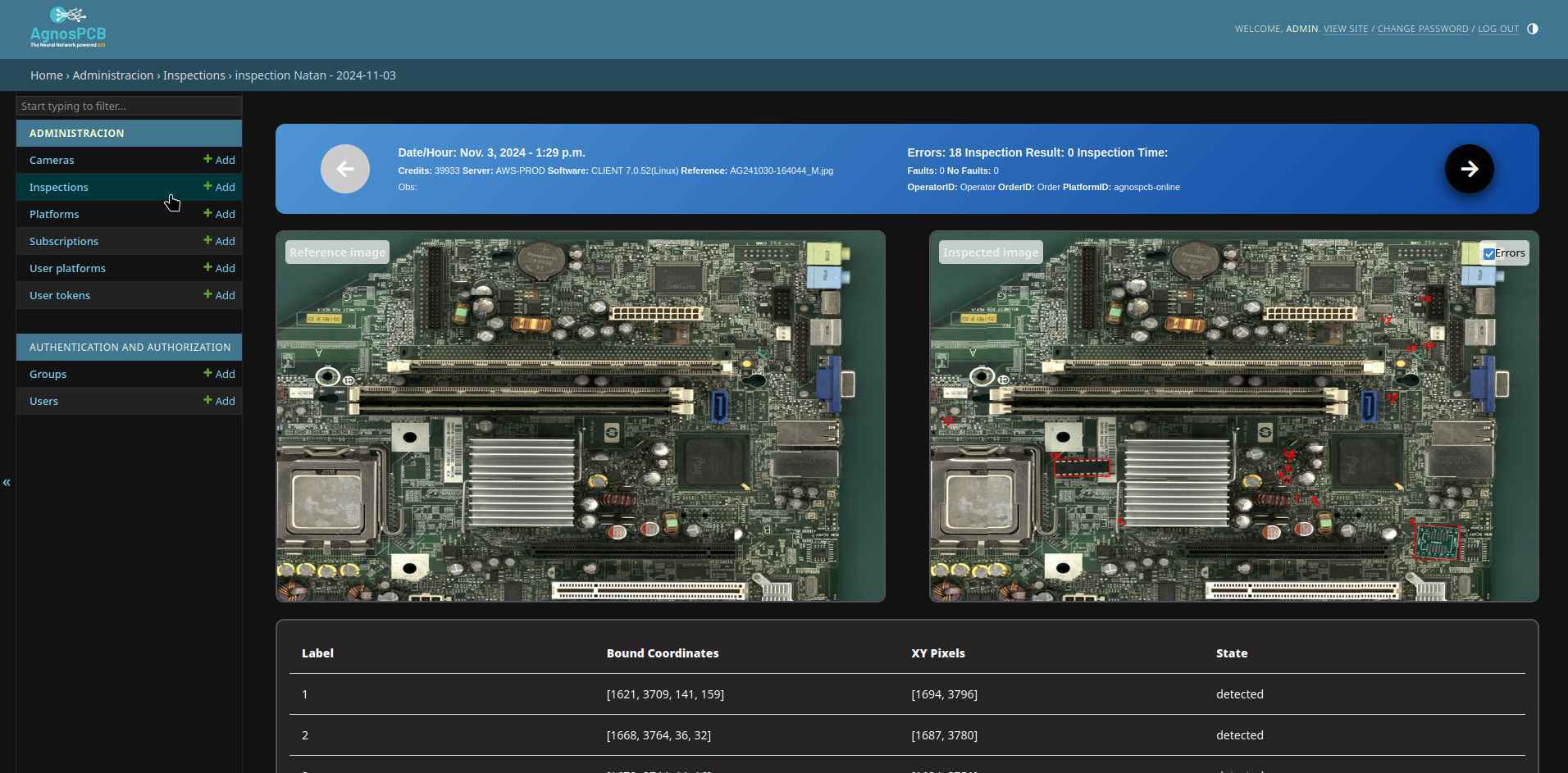

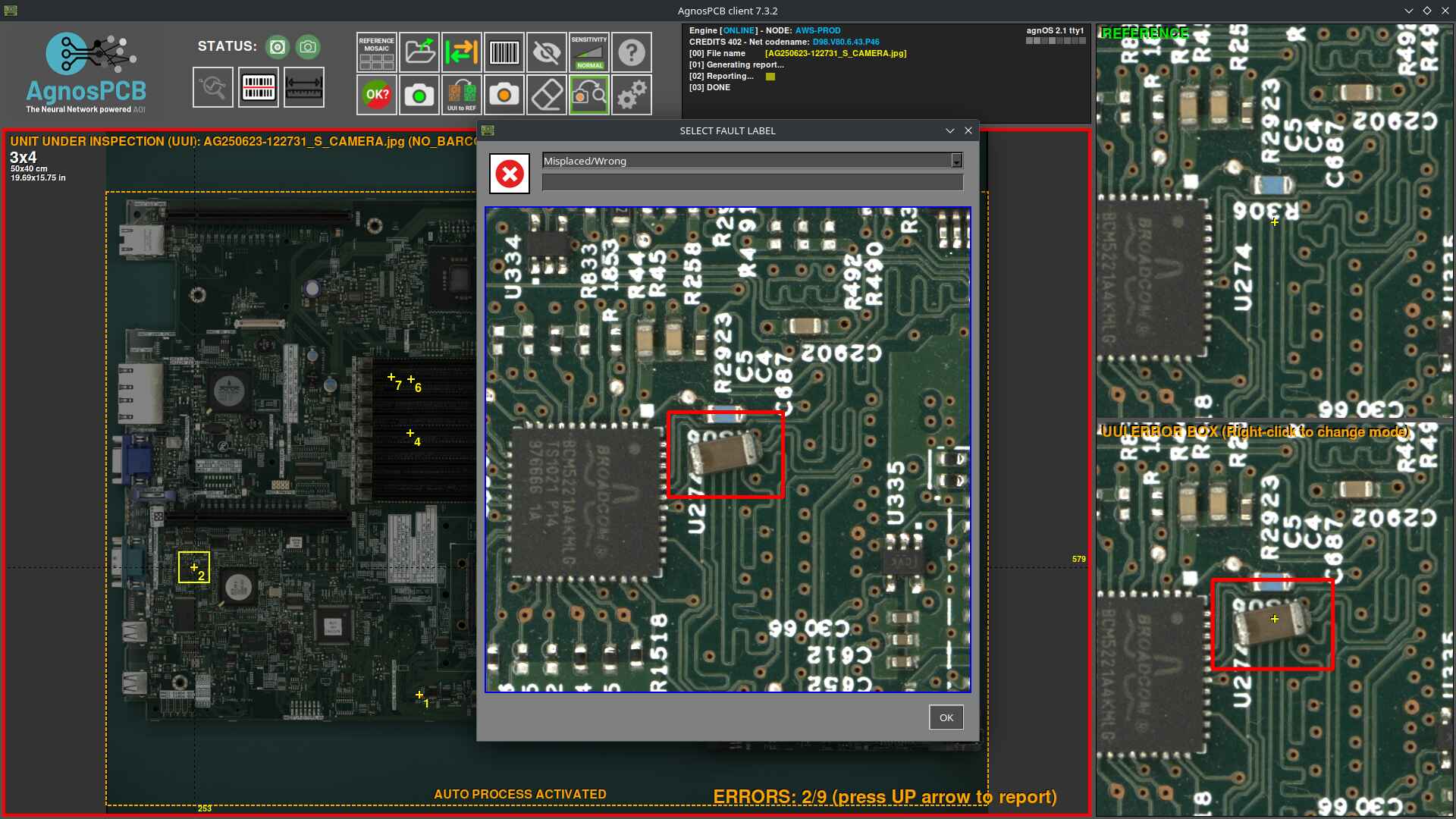

Il sistema, descritto da AgnosPCB come un “sistema di ispezione ottica automatizzato con un solo pulsante”, confronta la scheda di produzione con il riferimento, identificando le deviazioni tramite una maschera sovrapposta.
Reportistica
Al termine dell’ispezione vengono generati automaticamente report dettagliati.
