placeALL610XL

Sistema di centraggio laser

Sistema di centraggio laser

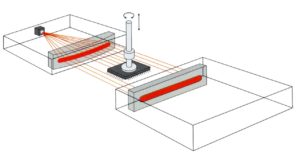

Il sistema di centratura brevettato CyberOptics utilizza un diodo laser per proiettare un raggio sul componente. Ruotando la parte e analizzando la lunghezza dell’ombra risultante, il componente viene allineato. Il meccanismo di centraggio è montato direttamente sulla testa di assemblaggio e allinea i componenti quando la testa si sposta dalla fase di presa alla fase di posizionamento.
Il Sistema di centraggio laser può gestire componenti di dimensione da 0402 a 30x30mm e pitch 0.5mm

Centraggio ottico

Centraggio ottico

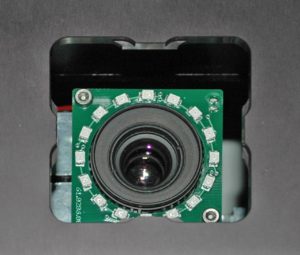

Per allineare componenti come FP / BGA / CSP / µBGA o componenti custom fino a 50 × 50 mm e un pitch di 0,4 mm, viene utilizzato il sistema a telecamere fisse.
Misura ogni pin o bordo esterno e calcola il corrispondente fattore di correzione.

Vision system 2

Vision system 2

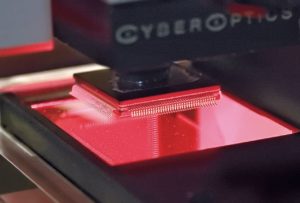

Con questo sistema è possibile misurare componenti fino a 48 × 48 mm inclusi pin (FP) e ball di BGA usando l’immagine della telecamera. Il software controlla inoltre se i pin sono diritti e le ball sono presenti. Queste misure garantiscono un output più elevato e un tasso di errore più basso.
Il sistema Vision 2 può essere integrato direttamente in placeALL® o essere aggiunto sul posto in qualsiasi momento.

smartFEEDER

smartFEEDER

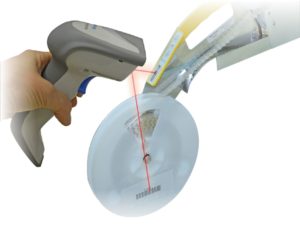

Gli smartFEEDER sono alimentatori intelligenti di bobine dotati di controllo a microprocessore. Utilizzando un lettore di codici a barre wireless, i codici a barre della rolla e del feeder vengono programmati e salvati nel software. PlaceALL Pick & Placer è ora a conoscenza del numero, del tipo e della posizione dei feeder. Pertanto i tempi di passaggio da un progetto all’altro sono notevolmente ridotti.

Riconoscimento automatico dei fiducial

Riconoscimento automatico dei fiducialRiconoscimento automatico dei fiducial

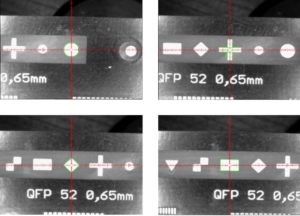

Questa estensione riconosce i fiduciali su un circuito automaticamente. Ciò è particolarmente utile per un sistema smartLINE. La correzione della posizione viene eseguita utilizzando un punto, una croce, un rombo ecc. sulla scheda.
Durante l’assemblaggio di schede multiple, è possibile escludere una scheda con un particolare contrassegno.

Upgrade a una doppia testa di assemblaggio

Double Assembly

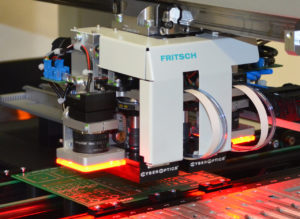

Secondo lo slogan “crescere nel tempo”, le Pick & Place placeALL600 (L / XL) possono essere aggiornate con una seconda testa di montaggio. Pertanto, la velocità di assemblaggio può essere aumentata fino a 10.500 Cph. Rispetto all’investimento in una seconda macchina, i costi aggiuntivi sono solo una frazione.

Sistema In-Line

Sistema In-Line

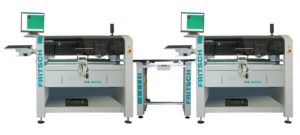

Una linea di produzione classica può essere allestita utilizzando il nostro sistema di trasporto in linea. E’ possibile collegare la P&P al forno di rifusione e unità di carico e scarico automatico di schede. L’interfaccia utilizzata è la SMEMA.
Il sistema di trasporto in linea può essere installato in qualsiasi momento anche sul posto.

Dispenser

Dispenser

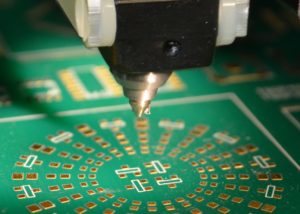

È disponibile un sistema opzionale di erogazione della pasta saldante o colla.
Il dispenser può funzionare in due diverse tecnologie:

  • Sistema tempo-pressione
    Per l’erogazione di grandi punti di colla per saldatura o colla
  • Sistema controllato da microprocessore
    Questo sistema rileva parametri come la temperatura della siringa, il livello di riempimento ecc. Può erogare quantità da 0,001 a 10 mm³. Con questa tecnologia possono essere gestiti componenti Fine-Pitch fino a un pitch di 0,5 mm; è la soluzione ideale per prototipi!
